窯おんど製品紹介

ガス窯、灯油窯、工業炉、実験炉にもおすすめ
スマホ対応 熱電対温度計測遠隔監視装置

THC9000 窯おんどシリーズ


好評販売中の窯おんどに、焼成用表示機能を加えた「窯おんど+Plus」が新登場。窯おんどは、陶芸窯の温度をWi-Fiを使って、工房から離れた母屋内でスマホで確認したり、グラフや焼成データを基に管理したり、設定温度での警報を受けられる装置です。新製品「窯おんど+Plus」は、デジタル温度表示機能と警告灯を装備し、見た目も一新。電気窯ではもちろん、ガス窯、灯油窯、工業炉などでの作陶や管理作業等の効率に大きく貢献します。

窯おんど+Plus 新製品(2017年11月発売開始)
窯おんどの機能に加え、「窯おんど+Plus」では標準で2チャンネルの熱電対入力と視認性の良い青色LED表示器を装備、警告灯の光による警報機能も付加した計測ユニットは、見た目も新たに。もちろん、従来のWi-Fiでの通信機能やサーバ機器も標準で備えており、ガス窯、灯油窯、工業炉などでの管理作業等の効率に貢献します。下記詳細へ

窯おんど 好評販売中(2017年5月発売開始)
既設の陶芸窯、パン・ピザ焼窯や工業用小型炉など、熱電対温度計を備えた窯を対象にした遠隔温度監視システムで、既設の計測システムに影響を与えることなく、高精度の計測が行えます。ネットワーク環境などをあらかじめ用意する必要がなく、熱電対端子への結線のみで簡単に設置、監視が出来、手持ちのスマホなどを活用し、陶芸、工業用途での温度計測・管理用途など幅広い分野でご利用いただけます。下記詳細へ

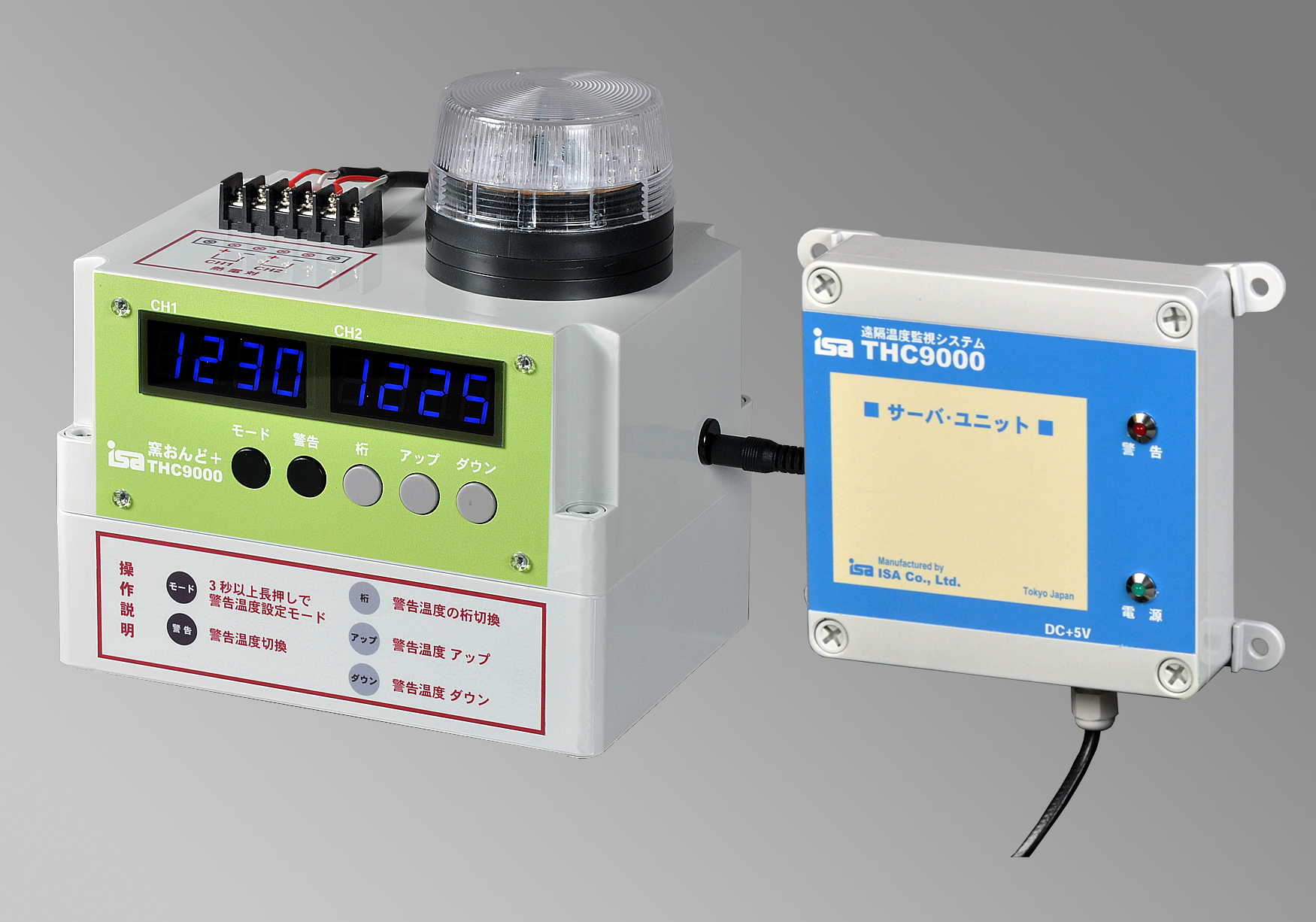

新製品 窯おんど+Plus THC9000B 2017年11月発売

窯おんど+Plus

【正式名称】 THC9000B 窯おんど+Plus 温度表示器付
【仕様】 計測熱電対2ch、室温計測サーミスタ1ch
【注意事項】
 ※窯おんど+Plusには、補償電線と熱電対が付属していません。
 仕様ご指定のうえ、販売店よりお買い求め下さい。
 ※熱電対Rタイプ以外ご希望の場合は別途指定をお願いします。

※画像クリックすると拡大します


窯おんど+Plus 特長

  • ①Wi-Fiによる遠隔監視機能、手持ちのスマホを活用可能
  • ②1万件以上の計測データ蓄積と時系列、グラフィカルな可視化機能
  • ③計測ユニットとサーバ部の構成で特別なネットワークは不要
  • ④計測ユニットとサーバ部の双方に音と光による警報機能を装備
  • ⑤標準で熱電対2チャンネル、室温1チャンネルを計測
  • ⑥熱電対温度は見やすい青色LEDによる2チャンネル同時表示
  • ⑦警報温度は計測装置側でチャンネルあたり6点まで設定可能、サーバ側でも別途警報設定が可能
  • ⑧非常に精度の良い熱電対専用デバイスにより、Rタイプを標準として各種熱電対タイプに対応
  • ⑨新規窯および既存窯の機能アップに最適

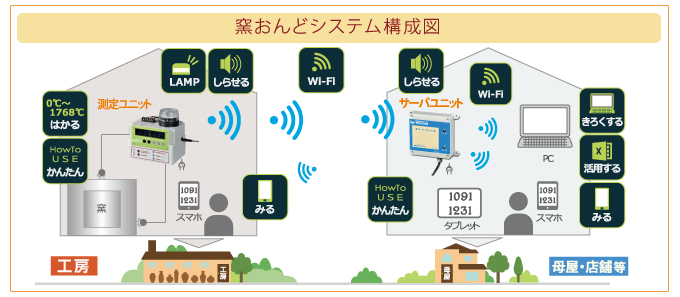

窯おんど+Plusシステム構成図

■WiFi通信距離について■
ご使用環境によって通信距離は異なりますが、サーバユニットがアクセスポイントとなります。ユニット間に大きな障害物や遮蔽物がない場合、サーバユニットと測定ユニットの通信距離は20~50mくらいです。電界強度計測機能により、最適な通信経路を確保できます。

窯おんど+Plus 仕様

計測ユニット
外形寸法幅175mm × 奥行125mm × 高さ125mm NEW!
熱電対タイプR [標準] 、 K、 J、 N、 S、 T、 E、 B (注文時指定)
接続熱電対数2ch(固定) NEW!
室温計測サーミスタ1ch(スマホやタブレットなどで表示)
装置搭載表示器4桁青色LED表示器×2 NEW!
警報機能設定温度をフラッシュランプとブザー鳴動でお知らせNEW!
警報温度設定(熱電対1chあたり)6点+取出温度
データ送信WiFi機能による、サーバ装置へのデータ送出
電源ACアダプタ、AC100~240V(付属)
消費電力最大1.5W
温度測定範囲Type R -50℃ ~ +1768℃
測定精度リニアリティ誤差: ±0.15%、冷接点補償: 0.7℃
電界強度-30~-90dBm
質量700g
サーバユニット
外形寸法幅125mm × 奥行37mm × 高さ125mm
データ保存1万回以上の窯の使用データの保存可能
通信機能WiFi
表示器警告ランプ、電源ランプ
ブザー警告音
電源ACアダプタ、AC100~240V(付属)
消費電力最大3W
記録周期1分または30秒(選択) NEW!
質量350g

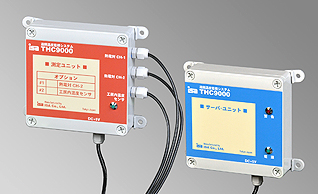

窯おんど THC9000シリーズ

窯おんど

【型番 ※熱電対Rタイプ以外ご希望の場合は別途お問合わせ下さい】
 ・THC9000-1R 熱電対入力1ch
 ・THC9000-2R 熱電対入力2ch
 ・THC9000-3R 熱電対入力1ch、工房内温度計(サーミスタ)1ch
 ・THC9000-4R 熱電対入力2ch、工房内温度計(サーミスタ)1ch
【付属品】
 ・熱電対専用補償電線(2m)/・サーミスタケーブル長(2m)

※画像クリックすると拡大します

窯おんど 特長

  • ①Wi-Fiによる遠隔監視機能、手持ちのスマホを活用可能
  • ②1万件以上の計測データ蓄積と時系列、グラフィカルな可視化機能
  • ③計測ユニットとサーバ部の構成で特別なネットワークは不要
  • ④熱電対端子台にケーブルを接続するだけの簡単設置
  • ⑤非常に精度の良い熱電対専用デバイスにより、Rタイプを標準として各種熱電対タイプに対応
  • ⑥19ビットの高精度AD変換と零点補償回路により極めて高い精度で計測
  • ⑦設定した温度になるとサーバユニットが警報音でお知らせ
  • ⑧注文時指定で最大熱電対2チャンネル、工房内温度計1チャンネルの同時測定が可能
  • ⑨ご使用中のデジタル温度計などへの接続が可能

窯おんどシステム構成図

■WiFi通信距離について■
ご使用環境によって通信距離は異なりますが、サーバユニットがアクセスポイントとなります。ユニット間に大きな障害物や遮蔽物がない場合、サーバユニットと測定ユニットの通信距離は20~50mくらいです。電界強度計測機能により、最適な通信経路を確保できます。

窯おんど 仕様

計測ユニット
外形寸法幅125mm × 奥行37mm × 高さ125mm
熱電対タイプR [標準] 、 K、 J、 N、 S、 T、 E、 B (注文時指定)
温度測定範囲Type R -50℃ ~ +1768℃
測定チャンネル数1 または2(注文時指定)
測定精度リニアリティ誤差: ±0.15%
冷接点補償: 0.7℃
測定間隔1分
工房内温度センササーミスタ温度センサ(注文時指定)
WiFi仕様802.11 b/g/n 2.4GHz
セキュリティ:WPA2 暗号化:AES
電源 ACアダプタ、AC100V(付属)
消費電力 約1W
表示器 アクセスランプ
重量 700g
サーバユニット
外形寸法幅125mm × 奥行37mm × 高さ125mm
CPU速度1.2GHz(動作クロック
データ保存容量8GB  (1万回分以上の窯の使用データの保存可能)
WiFi仕様802.11 b/g/n 2.4GHz
セキュリティ:WPA2 暗号化:AES
警報内蔵ブザー、LED、警告灯への通知(オプション)
電源ACアダプタ、AC100V(付属)
消費電力最大3W
表示器電源ランプ、警告ランプ
重量 700g
