映画館(新宿K’s cinema様)

映画館内のCO2濃度を可視化し、効果的な換気対策と密集予防のため「環境モニタリング+警告灯システム」を導入。お客様の安心・安全に向けた新たな取り組みを開始!

新型コロナウイルス感染症防止対策として、劇場内、ロビーのCO2濃度を監視し、的確な換気対策を行いたい

新宿K s cinema 様(所在地:東京都新宿区新宿) は、 「お客様に 映画を観るための心地良い 時間と空間を提供する映画館 」という コンセプト のもとに、 2 0 04 年に新宿 昭和館跡地に 誕生したミニシアターです。 2017 年に公開した『カメラを止めるな!』(上田慎一郎監督 )では、 ロードショー上映館 としても大きな話題を呼びました。 この度の新型 コロナウイルス による影響下において は 、お客様が映画館施設内で安心してお過ごしいただけるように、ガイドラインに基づき徹底した衛生対策を行っていました。
今回、新たな取り組みとして、3 密を回避するために館内の換 気 状態を可視化するシステム『室内環境モニタリングセット』を導入いただきました 。 CO2 濃度 と 温 湿度を計 測 し、監視することで、これまで 以上により確実で効率的な換気対策の実施が可能となりました。

導入効果

  • CO2濃度の見える化
  • 効率的で的確な換気対策の実施
  • 密閉防止対策による感染予防
  • お客様へ安心と安全の提供

課題と解決策

導入の経緯と課題

新宿K’s cinema様は84席の全席指定・定員入替制の映画館です。これまで、来場者数の制限(密集、密接回避)や衛生管理の徹底、空調システムによる換気、一部窓やドアを開放し、外気を取り入れるなどの対策を行ったうえで、お客様をお迎えしてきました。しかし、換気による密閉防止対策については、数字や視覚で確認することが出来ないため、対応の難しさを感じていました。

視覚による確実で効率的な管理、換気対策を行いたい・・・。

施設内の空気や環境の状態を可視化する必要性を感じ、さまざまな機器やセンサシステムを比較検討。施設は、劇場とロビーがビルの3階にあり、4階に管理室があります。フロアが分かれているため、計測データを収集するのに、Wi-FiやBluetoothでは通信の安定性に不安がありましたし、LANでは新たな配線工事が必要となり、密閉対策をすぐに始められないことが課題でした。

アイエスエイでは、それらの課題をクリアできるWD100シリーズの「室内環境モニタリングセット」(高性能CO2 濃度・温湿度計測センサとゲートウェイ+警告灯)をご提案しました。

室内環境モニタリングセットの構成図と設置写真
室内環境モニタリングセットの構成図と設置写真
  • 親機(WD100-S32/N32) データ収集通信制御サーバ
  • 子機(WD100-THC) 温湿度/CO2濃度計測ユニット(センサ付属)
  • 警告灯(DN-1500GX-N1LSW)

課題解決へ向けて、機器の設置

WD100シリーズであれば、フロアをまたいでの通信も全く問題がなく、配線や電源の確保が不要な点、高性能なセンサーユニットである点、導入後すぐに計測を開始出来る点なども評価いただきました。

機器は、図の通り、劇場(2か所)、ロビー(2か所)、管理室(1か所)と、人が集まる可能性のある場所計5カ所に、『CO2濃度+温湿度センサ』を付属した計測ユニット(子機)を配置、親機と警告灯は管理室に設置しました。

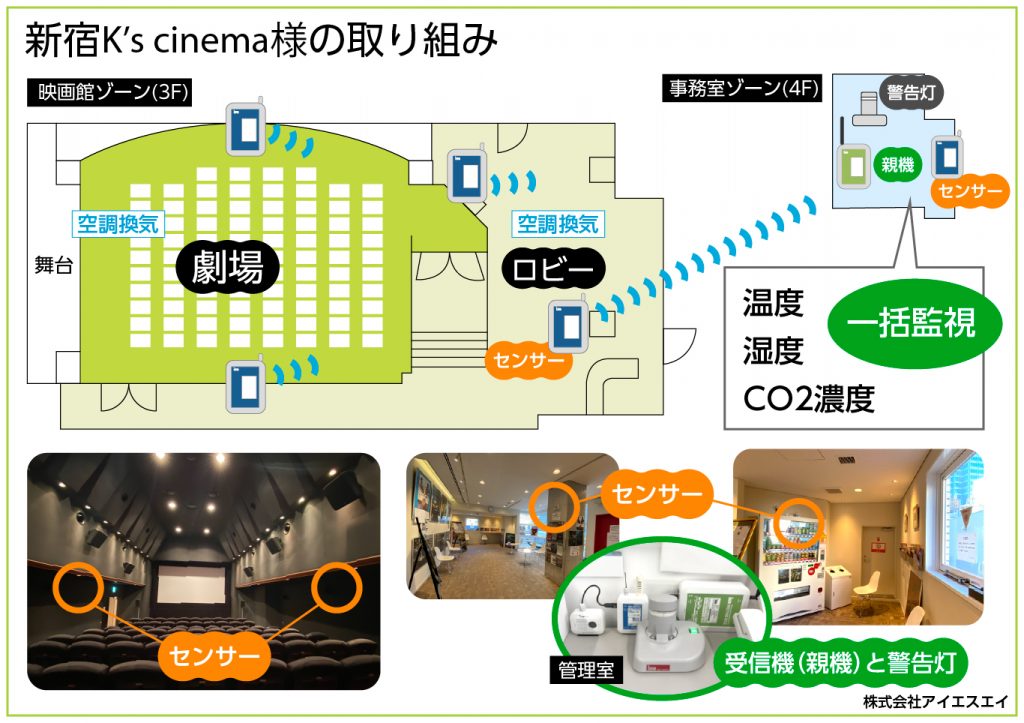

新宿K's cinema様の取り組み
新宿K’s cinema様の取り組み
劇場内センサ配置
劇場内センサ配置

導入後の様子:システム運用開始

計測データは、親機を介してクラウドに送信され、PC やスマホ、タブレットでいつでも確認出来るようになり、厚生労働省の定める『換気の基準となるCO2 濃度の数値』を基に基準の数値を設定しました。設定した数値を超えた場合には、メールによる通知や警告灯の『警子ちゃん』によるアラートが鳴るので、換気が必要な場合に確実な対応が可能となりました。

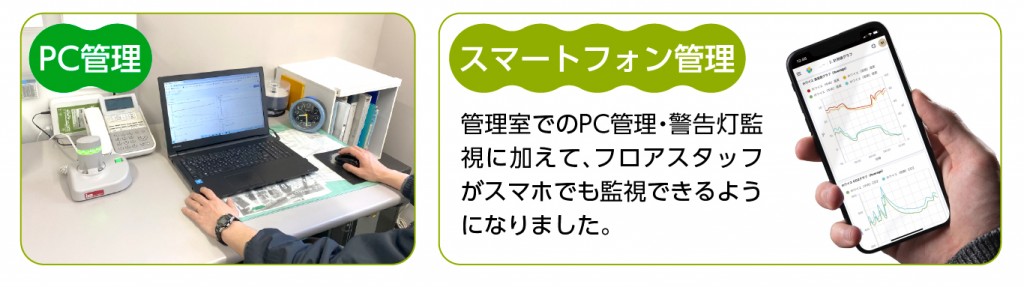

PC、スマートフォン管理画面
PC、スマートフォン管理画面

新宿K’s cinema様からのメッセージ

管理室で、モニタリングシステムと警告灯の『警子ちゃん』がいつも監視してくれているので、システム導入後は、スタッフ一同、今まで以上に安心してお客様をお迎えすることが出来るようになりました。

室内環境の可視化により、これまで視覚で確認することの出来なかった施設内の換気・管理体制が十分に整いました。新型コロナウイルス感染状況の先行きはまだ見えないものの、新宿K’s cinema では、お客様の”安心・安全”を最優先に感染防止策に努め、これからも映画文化の灯を守り続けるための取り組みを行ってまいります。

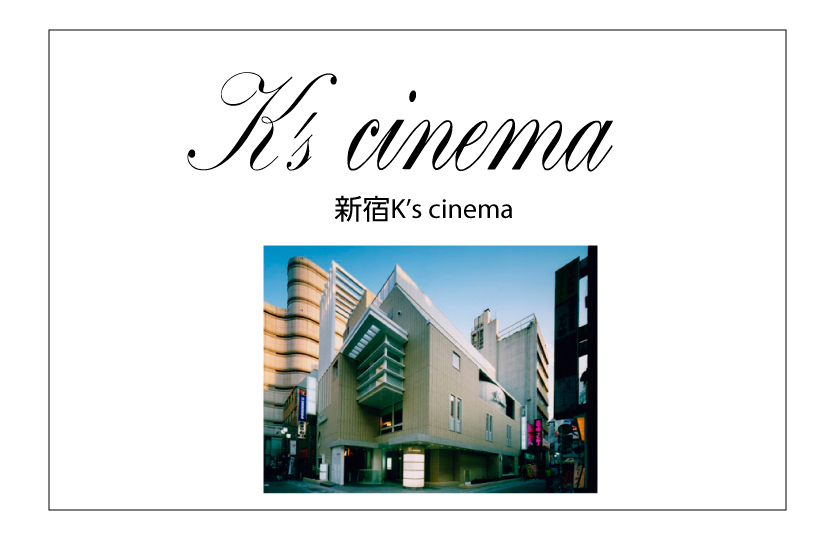

新宿K's cinema

新宿K’s cinema

〒160-0022 東京都新宿区新宿3丁目35-13 3F

お客様に”映画を観るための心地良い時間と空間を提供する映画館”というコンセプトをもとに新宿に誕生したミニシアター

利用イメージ

CO2濃度や温湿度を計測した場所に子機を設置し、事務所や管理室に親機を設置。親機は各子機の計測データを収集します。CO2濃度と温湿度データを一括で遠隔監視出来るので、室内環境の改善対策がすぐ始められます。三密回避や快適環境に適した閾値を設定すれば、的確で効率的な換気のタイミングが把握できます。

価格帯お問い合わせください
納期お問い合わせください
型番・ブランド名WD100シリーズ/DN-1500GXシリーズ
型番概要
WD100-S32/N32データ収集通信制御サーバ(親機):LoRa無線方式通信規格、見通し約11km、密集地で約3kmまで通信可
WD100-THC温湿度/CO2濃度計測ユニット(子機、センサ付属)
DN-1500GX-N1LSWネットワーク警告灯「警子ちゃん1灯3色モデル」

課題

新型コロナウイルス感染症拡大防止対策として、劇場内、ロビーのCO2濃度を監視し、施設内の環境を可視化する必要性

来場者数の制限(密集、密接回避)や衛生管理の徹底、空調システムによる換気、一部窓やドアを開放し、外気を取り入れるなどの対策を行っていたが、換気による密閉防止対策については、数字や視覚で確認することが出来ないため、対応の難しさを感じていた。視覚による確実で効率的な管理、換気対策を行いたい。

解決策

3密を回避するために館内のCO2濃度と温湿度を計測し、換気状態を可視化するシステム『室内環境モニタリングセット+警告灯』を導入。これまで以上により確実で効率的な換気対策の実施が可能に!

劇場(2か所)、ロビー(2か所)、管理室(1か所)と、人が集まる可能性のある場所計5カ所に、CO2濃度・温湿度センサを付属した計測ユニット(子機)を配置、親機は管理室に設置。計測データは、親機を介してクラウドに送信され、PCやスマホ、タブレットでいつでも確認出来るようになり、閾値を設定。設定した数値を超えた場合には、メールによる通知や警告灯の『警子ちゃん』によるアラートが鳴るので、必要な管理体制が整った。

導入に際して

管理室で、モニタリングシステムと警告灯の『警子ちゃん』がいつも監視してくれているので、システム導入後は、今まで以上に安心してお客様をお迎えすることが出来るように!
CO2濃度や温湿度を計測した場所に子機を設置し、事務所や管理室に親機を設置。親機は各子機の計測データを収集します。CO2濃度と温湿度データを一括で遠隔監視出来るので、室内環境の改善対策がすぐ始められます。三密回避や快適環境に適した閾値を設定すれば、的確で効率的な換気のタイミングが把握できます。
