製品紹介

LoRa通信電界強度計WD100-RXT登場！

データ収集通信制御サーバ

データ収集通信制御サーバ

仕様・特徴

製品型番WD100-S32(LTEあり/LAN対応）
WD100-N32(LTEなし/LAN対応）
製品外観WD100-S32
動作温度-10℃〜+55℃
寸法（mm）W130×H175×D45mm（突起部、アンテナ除く）
特徴

WD100-S32（LTEあり）

WD100-N32

  • 最大32台までの各種計測・制御ユニットとのLoRa通信を管理します。
  • 各計測・制御ユニットの設定、内容の保持、状態監視、通信管理を行います。
  • 外部との接続には、PoE給電仕様のギガビットLANとLTE通信に対応します。（WD100-S32）
  • 遠隔からの指示で、制御ユニットを制御します。

WD100 計測ユニット

仕様・特徴

温度計測ユニット

製品型番WD100-T
製品外観WD100-T
製品名温度計測ユニット
特徴
  • 温度計測 1チャンネル
  • 温度センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります
センサ温度センサ

温湿度計測ユニット

製品型番WD100-TH
製品外観WD100-TH
製品名温湿度計測ユニット
特徴
  • 温湿度計測 1チャンネル
  • 温湿度センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵バッテリ内蔵※計測間隔で電池寿命は異なります

温湿度/CO2計測ユニット

製品型番WD100-THC
製品外観WD100-THC
製品名温湿度/CO2計測ユニット
特徴
  • 温湿度計測 1チャンネル、CO2濃度計測１チャンネル
  • 温湿度センサ×1付き、CO2濃度センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

温湿度/照度計測ユニット

製品型番WD100-THL
製品外観WD100-THL
製品名温湿度/照度計測ユニット
特徴
  • 温湿度計測 1チャンネル、照度計測 1チャンネル
  • 温湿度センサ×1付き、照度センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

温湿度/温度計測ユニット

製品型番WD100-T3H
製品外観WD100-T3H
製品名温湿度/温度計測ユニット
特徴
  • 温湿度計測 1チャンネル、温度計測 2チャンネル
  • 温湿度センサ×1付き、温度センサ×2付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

温湿度/地温計測ユニット

製品型番WD100-THG
製品外観WD100-THL
製品名温湿度/地温計測ユニット
特徴
  • 温湿度計測 1チャンネル、地温計測 1チャンネル
  • 温湿度センサ×1付き、地温センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

温湿度/温度/地温計測ユニット

製品型番WD100-T2HG
製品外観WD100-T2HG
製品名温湿度/温度/地温計測ユニット
特徴
  • 温湿度計測 1チャンネル、温度計測 1チャンネル、地温計測 1チャンネル
  • 温湿度センサ×1付き、温度センサ×1付き、地温センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

温湿度/照度/CO2計測ユニット

製品型番WD100-THLC
製品外観WD100-THLC
製品名温湿度/照度/CO2計測ユニット
特徴
  • 温湿度計測 1チャンネル、照度計測 1チャンネル、CO2濃度計測 1チャンネル
  • 温湿度センサ×1付き、照度センサ×1付き、CO2濃度センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

温湿度/照度/土壌水分計測ユニット

製品型番WD100-THLG
製品外観WD100-THLG
製品名温湿度/照度/土壌水分計測ユニット
特徴
  • 温湿度計測 1チャンネル、照度 1チャンネル、土壌水分 1チャンネル
  • 温湿度センサ×1付き、照度センサ×1付き、土壌水分センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

温湿度/日射計測ユニット

製品型番WD100-THP
製品外観WD100-THP
製品名温湿度/日射計測ユニット
特徴
  • 温湿度計測 1チャンネル、日射計測 1チャンネル
  • 温湿度センサ×1付き、日射センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

温湿度/日射/CO2計測ユニット

製品型番WD100-THPC
製品外観WD100-THPC
製品名温湿度/日射/CO2計測ユニット
特徴
  • 温湿度計測 1チャンネル、日射 1チャンネル、CO2濃度 1チャンネル
  • 温湿度センサ×1付き、日射センサ×1付き、CO2センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

日射計測ユニット

製品型番WD100-P
製品外観WD100-P
製品名日射計測ユニット
特徴
  • 日射計測 1チャンネル
  • 日射センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

地温計測ユニット

製品型番WD100-G
製品外観WD100-G
製品名地温計測ユニット
特徴
  • 地温計測 1チャンネル（接続CH3）
  • 地温センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります
センサ温度センサ

接点入力信号監視ユニット

製品型番WD100-DI
製品外観WD100-DI
製品名接点入力信号監視ユニット
特徴
  • 接点入力監視 4チャンネル
  • 防水対応（IP67）※ユニット部のみ
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

接点入力監視/接点出力制御ユニット

製品型番WD100-DIO
製品外観WD100-DIO
製品名接点入力監視/接点出力制御ユニット
特徴
  • 接点入力監視 4チャンネル
  • 接点出力制御 4チャンネル
  • ACアダプタまたはDC7-26V

３軸振動計測・解析ユニット

製品型番WD100-FA01
製品外観WD100-FA01
製品名３軸振動計測・解析ユニット
特徴
  • ３軸加速度センサ×1付き
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

熱電対温度計測ユニット

製品型番WD100-FA02
製品外観WD100-FA02
製品名熱電対温度計測ユニット
特徴
  • 熱電対センサ入力 3チャンネル
  • 防水対応（IP67）※センサ部除く
  • 長寿命バッテリ内蔵※計測間隔で電池寿命は異なります

パルス対応デジタル入出力装置



製品型番WD100-GWPIO
製品外観WD100-GWPIO
製品名パルス対応デジタル入出力装置
特徴
  • 1台で2チャンネル同時計測
  • 本来の物理量に単位変換して集積
  • 入力：オープンコレクタまたは電圧入力を発注時指定
  • 出力：メカリレーまたは半導体リレーを発注時指定
  • 電源：DV24V/60mAまたはDV5V/300mAを発注時指定
  • 寸法：W71×H90×D58mm（アンテナ、突起物除く）

電流計測ゲートウェイ・ユニット

製品型番WD100-GWI
製品外観WD100-GWI
製品名電流計測ゲートウェイ・ユニット
特徴
  • 電流入力 4チャンネル（4-20mA/0-20mA）絶縁入力 うち2chは2線方式設定可能
  • DINレール取付可能
  • 動作温度：-20〜+70℃
  • 寸法：W71×D58×H90mm（突起部、アンテナ除く）

電圧計測ゲートウェイ・ユニット

製品型番WD100-GWV
製品外観
製品名電圧計測ゲートウェイ・ユニット
特徴
  • 電圧入力 4チャンネル（0-5V/1-5V）絶縁入力
  • DINレール取付可能
  • 動作温度：-20〜+70℃
  • 寸法：W71×D58×H90mm（突起部、アンテナ除く）

WD120 計測ユニット

ユニバーサル型表示灯状態監視ユニット

製品型番WD120B
製品外観WD120B
製品名ユニバーサル型表示灯状態監視ユニット
特徴
  • 旧製品も含めたほとんどのメーカ製の警告灯に設置可能
  • 取付が簡単、ダウンタイムを最小化
  • 方なランプ状態把握/状態変化による通知
  • 上位システムとの連携が簡単

ランプトップ型表示灯状態監視ユニット

製品型番WD120A
製品外観WD120A
製品名ランプトップ型表示灯状態監視ユニット
特徴
  • 旧製品も含めほとんどのメーカ製の警告灯に設置可能
  • 取付が簡単、ダウンタイムを最小に
  • 豊富なランプ状態把握/状態変化による通知
  • 上位システムとの連携が簡単

WD100 各種センサ

WD100シリーズは､複数の計測ユニットと通信制御サーバで構成されます｡計測ユニットは､IP67防水仕様であるため本体とセンサを工場で校正後､密封して出荷しています｡各種センサは､長寿命と高精度の両立を考慮し選定しています｡一方で繊細な部品でもあるため､日頃の扱いには注意を要します｡

温度センサ

計測対象温度
センサ外観WD100 温度センサ(サーミスタ)
センサ・タイプサーミスタ
動作範囲-50℃〜105℃
精度typ.±1%（0〜50℃）
校正時期（推定）2-5年毎
センサ部寸法（mm）W15×D6×H5
ケーブル長（m）0.05ｍ（ケーブルの延長別途申し受けます）
使用上の注意点液体に浸しての利用はできません。

温度センサ

計測対象温度
センサ外観温度センサ(筒状)
センサ・タイプ半導体
動作範囲-40℃〜+120℃
精度typ.±0.5℃（15〜40℃）、typ.±1℃（＜15℃、＞40℃）
校正時期（推定）2-5年毎
センサ部寸法（mm）L60×18φ
ケーブル長（m）2ｍ（※延長不可）
使用上の注意点高温・高湿度の環境では経年劣化が加速します。「水や薬液、腐食性ガス等」が直接かからないようにしてください。

温湿度センサ

計測対象温湿度
センサ外観湿度センサ
センサ・タイプ半導体
動作範囲湿度：0〜100%RH、温度：-40℃〜+120℃
精度湿度：typ.±3.5%RH（20〜80%RH）、typ.±5%RH（＜20％RH、＞80％RH）、温度：typ.±0.5℃（15〜40℃）、typ.±1℃（＜15℃、＞40℃）
校正時期（推定）2-5年毎
センサ部寸法（mm）L60×18φ
ケーブル長（m）2ｍ（※延長不可）
使用上の注意点高温・高湿度の環境では経年劣化が加速します。結露が発生すると故障の原因になります。「水や薬液、腐食性ガス等」が直接かからないようにしてください。

地温センサ

計測対象地温
センサ外観WD100 地温センサ(正面)
センサ・タイプサーミスタ
動作範囲-50〜+100℃
精度typ.±1℃（0〜50℃）
校正時期（推定）2-5年毎
センサ部寸法（mm）L101×3φ
ケーブル長（m）2（延長不可）
使用上の注意点液体に浸しての利用は出来ません。

CO2濃度センサ

計測対象CO2濃度
センサ外観WD100 CO2センサ
センサ・タイプMEMS（半導体）
動作範囲0〜2,000ppm（0-95%RH結露なきこと）
精度±50ppm ±測定値×3%
校正時期（推定）2-5年毎（注※１）
その他仕様

注※１：データ通信サーバ（WD100-S32/N32）のオフセット機能で補正できます。

センサ部寸法（mm）W60×D30×H80
ケーブル長（m）2ｍ（延長不可）
使用上の注意点塵やほこりが入る環境では定期的な清掃や校正が必要。「水や薬液、腐食性ガス等」が直接かからないようにしてください。

照度センサ

計測対象照度
センサ外観WD100 照度センサ
センサ・タイプ半導体
動作範囲0〜13,000lux（-40〜+85℃）
精度規定なし
校正時期（推定）2-5年毎
センサ部寸法（mm）W52×D27×H65
ケーブル長（m）2ｍ（延長不可）
使用上の注意点塵やほこりが入る環境では定期的な清掃が必要。「水や薬液、腐食性ガス等」が直接かからないようにしてください。

土壌水分センサ

計測対象土壌水分
センサ外観WD100 水分量センサ（土壌水分）
センサ・タイプ半導体
動作範囲-40～+50℃
精度±3%VWC（8dS/m以下の砂質土壌）
校正時期（推定）2-5年毎
センサ部寸法（mm）W18×D7.5×H93.5
ケーブル長（m）5ｍ（※ケーブルの延長別途申し受けます）
使用上の注意点高温で乾燥している土壌ではセンサ寿命を縮めます。土壌表面や土壌中の異物から3cm以上離してください。

日射センサ

計測対象日射
センサ外観WD100-S-P
センサ・タイプ半導体
動作範囲0 〜2,000W/m2 (-20 – +80℃)
精度視野角 180°、感度 Typ. 50μV/(W/m2)
校正時期（推定）2-5年毎
センサ部寸法（mm）L46 x 17Φ (コネクタ､取付板除く)
ケーブル長（m）10ｍ　(ケーブルの延長不可）
使用上の注意点塵やホコリが入る環境では定期的な清掃が必要。「水や薬液、腐食性ガス等」が直接かからないようにしてください。

投げ込み式水位センサ

計測対象水位
センサ外観投げ込み式水位センサ
センサ・タイプ圧力式
動作範囲0-5mH2O (ケーブル長8ｍ)、0-10mH2O (ケーブル長10ｍ)
精度0.25%FS (WD100-WL8)、0.5%FS (WD100-WL13)
校正時期（推定）2-5年毎
その他仕様

大気圧補正：自己大気圧補正機能あり

センサ部寸法（mm）L110×28Φ
ケーブル長（m）8m (型番：WD100-WL8)、13m (型番：WD100-WL13) ※ケーブルの延長不可
取付方法WD100-GWI 電流計測LoRa 通信ユニットに接続して利用
使用上の注意点流水では保護管に入れてください。

熱電対

計測対象熱電対
センサ外観熱電対
センサ・タイプT熱電対
動作範囲-270℃～+400℃
精度-40℃～133℃±1％
校正時期（推定）2-5年毎
その他仕様

ケーブルが細いので取り扱いに注意

センサ部寸法（mm）L20×Φ3.0
ケーブル長（m）2ｍ

FFT解析機能内蔵3軸振動センサ

計測対象3軸（X,Y,Z）それぞれに対する加速度（m/S2）、温度
センサ外観FFT解析機能内蔵3軸振動センサ
センサ・タイプMEMS（半導体）
その他仕様

サンプルレート：最大20,480（変更可）
周波数範囲：5％平坦性は5kHzまで
測定モード：FFT
データ数：256ポイント/軸
感度：0.3052mG/LSB（0-20G レンジ、25℃）

センサ部寸法（mm）H45×39Φ（突起部除く）
質量（g）270（ケーブル除く）
ケーブル長（m）2m
取付方法M6ねじ、マグネット、接着剤による

[注1]：計測ユニットに温度･湿度センサが搭載されるモデルでは､計測時の消費電力を抑えるために､1つのセンサで温度と湿度を同時に計測します｡他の温度センサと形状は同じですが､判別できるようにラベルが貼付されています。

電界強度計

LoRa通信電界強度計

製品型番WD100-RXT
製品外観
特徴
  • 電池式子機で1人でも最適設置場所の決定が可能
  • 計測値は親機・子機のLCD表示で確認
  • 子機側には温度・湿度センサ装備
  • 子機側では親機および子機の電界強度（RSSI値）を表示可能
  • 他社LoRaシステムの導入前調査にも寄与

WD100-RXT-A 通信電界強度計専用ケース

WD100-RXT 通信電界強度計専用ケース 貸出・販売

警報・警告装置

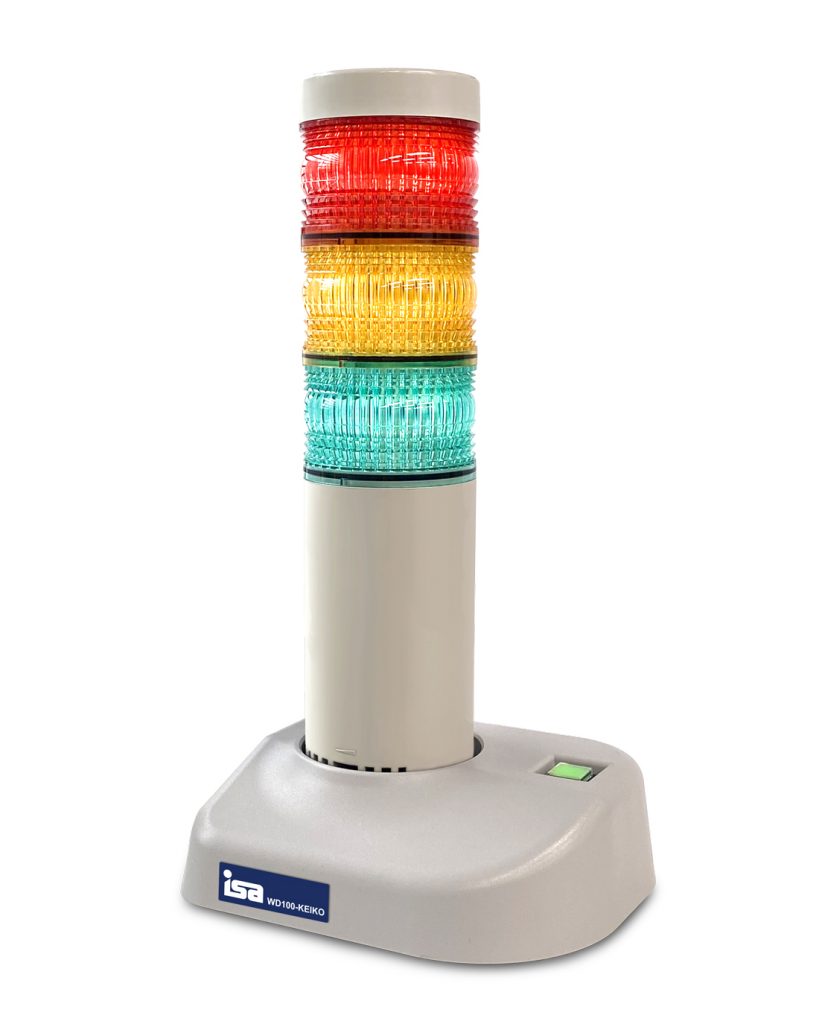

WD100-KEIKO　WD100シリーズシステム警報・警告装置　

LoRa無線方式で遠距離通信を実現。複数箇所で警報・警告が可能です！

  • LANやWi-Fiが届かない場所への警告・警報
  • 管理室に親機とともに設置。管理者の見逃し防止へ
  • データ収集を行う現場に設置し、作業者の迅速な対応へ貢献
  • LoRa無線方式で遠距離通信を実現。複数箇所で警報・警告が可能(電源は必要)
  • 離れた場所においても、関係者の情報共有が可能
  • 見落としや見逃しによる損失や損害の予防
  • コスト削減、品質の向上や信頼の維持へ貢献
  • 通知・警報の二重化、見える化によるユーザへの安心・安全の提供

WD100-KEIKOシリーズ　LoRa警報警告ﾕﾆｯﾄ

型番：
WD100-KEIKO-N3LCW　3層3色LED灯 色付ﾚﾝｽﾞ ﾗｲﾄｸﾞﾚｰ
WD100-KEIKO-N3LCB　3層3色LED灯 色付ﾚﾝｽﾞ ﾀﾞｰｸｸﾞﾚｰ

※本機は外部電源が必要です(DC24Vまたは、ACアダプタ（100～200V）)。アンテナは本体内蔵。

計測・制御ユニット【子機】

計測・制御ユニットは、収集したいデータや制御内容に合わせて、各種デバイスをそろえています。詳しくはお問い合わせください。

データ収集通信制御サーバ【親機】

型番：WD100-N32(LTEなし)
型番：WD100-S32(LTEあり) ※1
※現在使用中のユーザが追加購入を希望する場合には、別途作業費が発生します。

WD100-KEIKOシリーズ　本体仕様

項目本体仕様
機能概要データ収集通信制御サーバからの制御で､指定されたランプの点灯状態、ブザー音出力を制御できます｡本機は外部電源が必要です(DC24Vまたは、AC アダプタ)｡アンテナは本体内蔵。
機器設定方式親機にあたるデータ収集管理制御通信ユニット(WD100-S32/-N32)のセンサユニット設定で行う
ランプ発光色：赤・黄・緑（3灯） 高輝度LED
パターン：点灯、点滅（約30回/分）、高速点滅（約60回/分）
ブザー連続音（PPPP･･･、約735回/分）
連続音（P―、P―、P―、･･･、約40回/分）
音圧：0（無音）~約70dB（換算値） ボリュームによる手動無段階調整
アラーム解除ボタンボタン押下でランプ消灯、ブザー停止　電源ランプを兼ねる
ステータス表示通信状態、WatchDog
通信/周波数920MHz帯
通信/規格プライベートLoRa､出力20mW以下
使用環境条件温度：0～+45℃　湿度：20%～85%RH(結露なきこと)　海抜：3,000m以下
防水仕様非防水
電源（ACアダプタ）入力：AC100 – 240VAC 50/60Hz、出力：24VDC 0.5A
寸法(mm)：46W×34D×25H、質量：約100g、ケーブル長：1.6m
UL適合、PSE適合
寸法(mm)W160 x D125 x H203
質量(g)760
消費電力約 5W
通信規格電波法技術基準適合､工事設計認証番号：001-P01026
安全規格CE準拠､UL準拠
EMC規格VCCI Class A適合
環境規格RoHS指令適合
無償保証期間出荷後1年間
