| 本体外観 |
 |
|
|---|---|---|

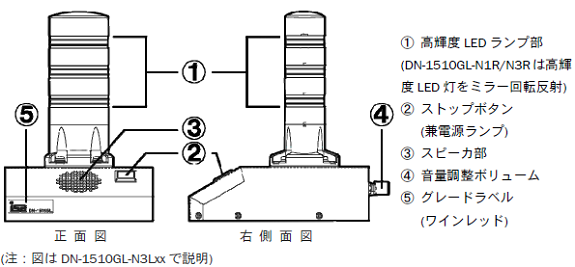

| 各部名称 |  |
|
| 背面構成外観 |  |
|

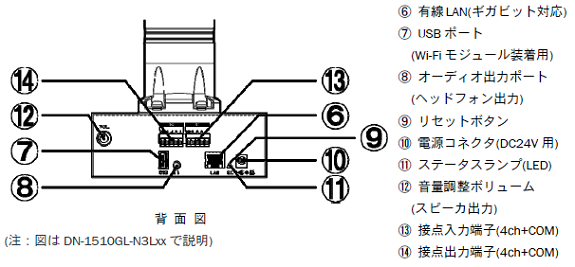

| 各部名称 (背面) |
 |
|
| 製品番号構成 | DN-1510GL-N3LCB/-N3LCW 記号の意味 N:LANタイプ（有線）/3L：ランプ灯数3 灯/C:レンズ色（色付き）/ ♦：ボディ色 DN-1510GL-N1R：記号の意味 N:LANタイプ（有線）/1R：ランプ灯数1 灯 DN-1510GL-N3R：記号の意味 N:LANタイプ（有線）/3R：ランプ灯数3 灯 |
|
| グレード |  |
|
| ランプ発光色 | DN-1510GL-N3LCB/-N3LCW：3 灯(赤、黄、緑) 高輝度LED DN-1510GL-N1R：1 灯(黄) 高輝度LED、ミラー回転反射 DN-1510GL-N3R：3 灯(赤、黄、緑) 高輝度LED、ミラー回転反射 | |
| 3灯タイプ | ||
|---|---|---|
| ランプ灯数 3灯 ( 3L ) |
レンズ色 | |
色付き( C ) |
||
| ボディー色 | ||
| ダークグレー (◆=B) | ライトグレー (◆=W) | |
|
|
|
| 有線LANモデル ( N ) ※1 | DN-1510GL-N3LCB | DN-1510GL-N3LCW |
| 寸法(mm) | 150W x 182.5D x 213H (※突起部、接点端子プラグ、ボリュームつまみは除く) (内レンズ部：60Φ x 40Φ x 158H) |
|
| 質量(g) | 1300 ※ACアダプタ除く | |
| 回転灯タイプ | ||
|---|---|---|
| 回転灯数 | 1 色(黄色)回転灯タイプ | 3 色(赤･黄･緑)回転灯タイプ |
| 外観 |  |
 |
| 製品番号 (有線LAN) | DN-1510GL-N1R | DN-1510GL-N3R |
| 寸法(mm) | 150W x 182.5D x 249H |
150W x 182.5D x 405H |
| 質量(g) | 1.8 (AC アダプタ除く) | 2.2 (AC アダプタ除く) |
| 接点信号端子仕様 | ||
|---|---|---|
| 接点入力 (DI) | チャンネル数：4ch 絶縁入力(無電圧接点入力、マイナスコモン) 最大24VDC、7mA 絶縁タイプ入力 |

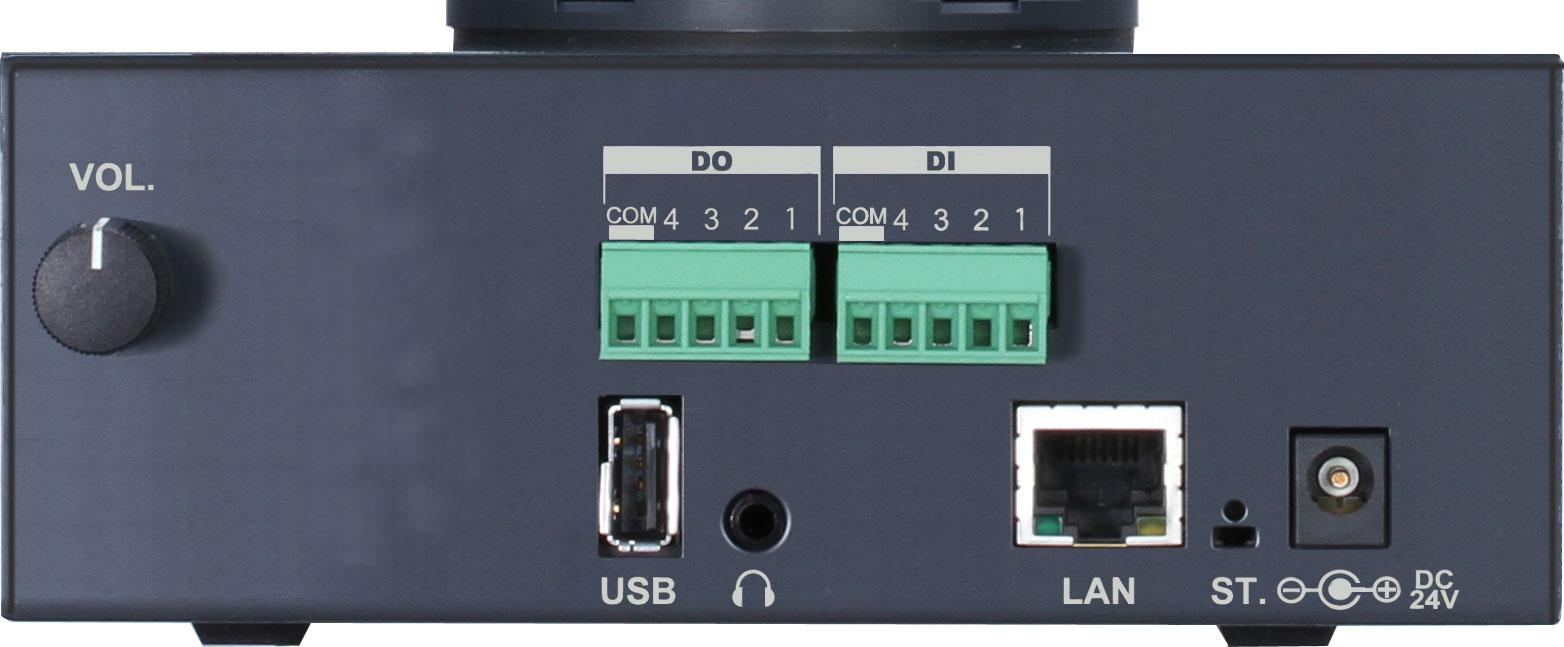

 DIOポート構成(背面) (端子プラグは装着状態) |
| 接点出力 (DO) | チャンネル数：4ch 絶縁フォトMOSFET出力 最大48VDC、500mA |
|
| 端子プラグ | 圧着端子不要のネジ固定方式 端子プラグ (DI、DO用各1) 端子間 3.81mmピッチ 使用電線規格範囲：AGW 26 ～ 16 |
 端子プラグ(2個標準付属) |
| MPU | ARMアーキテクチャ 32bit 1.2GHz |
|---|---|
| ランプ点灯 | DN-1510GL-N3LCx：点灯、点滅(約30 回/分)、高速点滅(約60 回/分) DN-1510GL-N1R/-N3R：点灯(ミラー回転反射)のみ |
| オーディオ出力 | 1.5W内蔵スピーカ出力(0 ～ 約88dB、背面のボリュームで無段階調整可能) 1ch、3.5mmΦオーディオミニジャック出力(ステレオ、16Ω、46mW) ※1 |
| 音声ファイル | MP3型式、最大20ファイル(合計10Mバイトまで) 登録/再生/バックアップ可能 |
| ブザー ※2 | 断続音(P-、P-、P-、…、約35回/分)・連続音(PPPP…、約700回/分) 3.3kHz スピーカとオーディオ端子から出力 |
| 有線LAN | ギガビットイーサ (10BASE-T、100BASE-TX、1000BASE-Tのオートネゴシエーション) リンクステータスLED、ネットワーク速度LED付き |
| 無線LAN (オプション)※3 |
Wi-Fi準拠、IEEE802.11 b/g/n セキュリティ：Open System、WEP(64/128bit)、WPA/WPA-2-PSK(TKIP/ASE) |
| DHCP | 設置環境でDHCPサーバが稼働している場合、以下の内容を取得できます。 有線/無線LANとも：IPv4アドレス、サブネットマスク、ゲートウェイアドレス、DNSサーバアドレス |
| USB | USB 2.0(別売のWi-Fiモジュール専用) |
| セキュリティ | (暗号) AES、DES、3DES (認証) SHA1、MD5 |
| IPネットワーク | IPv4、IPv6およびデュアルスタック |
| サポートプロトコル | ARP、HTTP、ICMP、RSH、NTP、SMTP、SNMP(v1 / v2c / v3)、TCP/IP、UDP |
| 機器設定方式 | Webブラウザを介して、手順に従い設定(詳細は取扱説明書に記載) |
| カレンダ/時計 | コンデンサバックアップ(ボタン電池等は使用していません) |
| アラーム解除ボタン | 有(前面の照光付き押しボタンスイッチ、ランプ・ブザーテストボタンを兼ねる) 電源ランプを兼ねる |

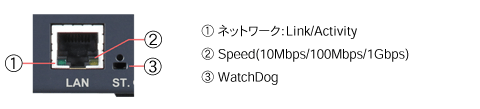

| ステータス表示(LED) |  |
| 使用環境条件 | 温度：0～45℃ 湿度：20%～85%RH (結露しないこと) 標高：3,000m以下 |
| ACアダプタ (標準付属) |
 DN-1510GL-N3LCx 本体専用品本体専用品、UL適合、PSE適合（トラッキング対策済）寸法(mm)：46W x 34D x 25H (突起部、ケーブル含まず) 入力電圧：100 - 240VAC 50/60Hz 出力電圧： 24VDC 0.5A 質量：約100g ケーブル長：約1.5m |
 DN-1510GL-N1R/-N3R 本体専用品、UL適合、PSE適合（トラッキング対策済）寸法(mm)：72W x 51D x 34H (突起部、ケーブル含まず) 入力電圧：100 - 240VAC 50/60Hz 出力電圧： 24VDC 1A 質量：約120g ケーブル長：約1.5m |
|
| 消費電力 | DN-1510GL-N3LCx： 約10W(全ランプ点灯(3 灯)+スピーカ鳴動+入出力端子作動時)/約4W(監視動作時) DN-1510GL-N1R： 約12W(ランプ点灯回転(1 灯)+スピーカ鳴動+入出力端子作動時)/約4W(監視動作時) DN-1510GL-N3R： 約18W(全ランプ点灯回転(3 灯)+スピーカ鳴動+入出力端子作動時)/約4W(監視動作時) |
| 定格電圧 | 24VDC(本体) / 100-240VAC(ACアダプタ) |
| EMC規格 | VCCI Class A適合 |
| 環境規格 | RoHS指令適合 |
| 保証期間 | 出荷後1年(付加保守サービスについてはこちら) |
| 製品寿命 | 5年(使用開始後からの設計値) |
※1: 本体内蔵のスピーカ(モノラル)とオーディオ端子(ステレオ)は、同時出力になります。
従って、外部拡声装置を接続することで、複数の音声出力が可能になります。
※2: ブザー音再生は、他の音声ファイル再生と同列で扱われます。
すなわち、ブザー音再生をアクションとして選択すると、そのアクションでは音声ファイル再生はできません。
※3: 別途『無線LANキット』をご購入いただければ、無線LAN対応モデルとなります。
従って、外部拡声装置を接続することで、複数の音声出力が可能になります。
※2: ブザー音再生は、他の音声ファイル再生と同列で扱われます。
すなわち、ブザー音再生をアクションとして選択すると、そのアクションでは音声ファイル再生はできません。
※3: 別途『無線LANキット』をご購入いただければ、無線LAN対応モデルとなります。
| ACOP | 複数のランプやブザーの組合せや接点出力を一度に指定したり、現在の設定値を返します |
|---|---|
| ALOF | 強制的にランプ、ブザー、音声再生、出力端子制御を停止させます |
| HELP | コマンドの解説を表示します |
| ROPS | 接点入力の状態を返します |
| RYOF | 接点入力監視動作状態を解除します |
| SPOP | 音声出力のファイル番号、繰り返し回数設定と現状ステータスを返します |
※Windows からネットワーク経由で制御コマンドを発行するには、別売のISAリモートシェルコマンド（IRSH Ver.2 (Windows用) SP-IRSH2-WP1/WD1 ）のご利用を推奨します
(OSがUNIX、Linuxの場合は内部RSHコマンドを利用します)。
(OSがUNIX、Linuxの場合は内部RSHコマンドを利用します)。
