| 本体外観 |
 |
|
|---|---|---|

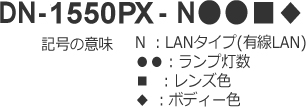

| 製品番号構成 |  |
|
| グレード |  |
|
| ランプ発光色 | 5灯(赤、黄、青、緑、白) 3灯(赤、黄、緑) 1灯3色(赤、黄、緑) |
|
| 5灯タイプ | |||
|---|---|---|---|
| ランプ灯数 5灯 (●● = 5L) |
レンズ色 | ||
| 色付き(■=C) | 透明(■=S) | ||
| ボディー色 | ボディー色 | ||
| ダークグレー (◆=B) |
ライトグレー (◆=W) |
ライトグレー (◆=W) |
|
 |
|
 |
|
| 型式 | DN-1550PX-N5LCB | DN-1550PX-N5LCW | DN-1550PX-N5LSW |
| 寸法(mm) | 160W x 125D x 263H(ゴム足6mmを含む) (警告灯：60Φ x 40Φ x H207) |
||
| 質量(g) | 820 | ||
| 3灯タイプ | |||
| ランプ灯数 3灯 (●● = 3L) |
レンズ色 | ||
| 色付き(■=C) | 透明(■=S) | ||
| ボディー色 | ボディー色 | ||
| ダークグレー (◆=B) |
ライトグレー (◆=W) |
ライトグレー (◆=W) |
|
 |
|
 |
|
| 型式 | DN-1550PX-N3LCB | DN-1550PX-N3LCW | DN-1550PX-N3LSW |
| 寸法(mm) | 160W x 125D x 203H(ゴム足6mmを含む) (警告灯：60Φ x 40Φ x H147) |
||
| 質量(g) | 780 | ||
| 1灯タイプ | ||
|---|---|---|
| ランプ灯数 1灯(3色) (●● = 1L) |
レンズ色 : 透明(■=S) | |
| ボディー色 | ||
| ダークグレー (◆=B) |
ライトグレー (◆=W) |
|
|
 |
|
| 型式 | DN-1550PX-N1LSB | DN-1550PX-N1LSW |
| 寸法(mm) | 160W x 125D x 143H(ゴム足6mmを含む) (警告灯：60Φ x 40Φ x H87) |
|
| 質量(g) | 470 | |
| PoE | 規格：IEEE802.3af 受電：最大12W（5灯点灯+ブザー音再生時）、待機時3W ポート：1（10/100/1000Mbps) |
|---|---|
| MPU | ARMアーキテクチャ 32bit 1.2GHz |
| ランプ点灯 | 点灯、点滅(約30回/分)、高速点滅(約60回/分) |
| オーディオ出力 | 1.5W内蔵スピーカ出力(0 ～ 約88dB、背面のボリュームで音量を無段階調整可能) 1ch、3.5mmΦオーディオミニジャック出力(ステレオ、16Ω、46mW) ※1 |
| 音声ファイル | MP3型式、最大20ファイル(合計10Mバイトまで) 登録/再生/バックアップ可能 |
| ブザー ※2 | 断続音(P-、P-、P-、…、約35回/分)・連続音(PPPP…、約700回/分) 3.3kHz スピーカとオーディオ端子から出力 |
| 有線LAN | ギガビットイーサ (10BASE-T、100BASE-TX、1000BASE-Tのオートネゴシエーション) リンクステータスLED、ネットワーク速度LED付き |
| 無線LAN (オプション)※3 |
Wi-Fi準拠、IEEE802.11 b/g/n セキュリティ：Open System、WEP(64/128bit)、WPA/WPA-2-PSK(TKIP/ASE) |
| DHCP | 設置環境でDHCPサーバが稼働している場合、以下の内容を取得できます。 有線/無線LANとも：IPv4アドレス、サブネットマスク、ゲートウェイアドレス、DNSサーバアドレス |
| USB | USB 2.0(別売のWi-Fiモジュール専用) |
| セキュリティ | (暗号) AES、DES、3DES (認証) SHA1、MD5 |
| IPネットワーク | IPv4、IPv6およびデュアルスタック |
| サポートプロトコル | ARP、HTTP、ICMP、RSH、NTP、SMTP、SNMP(v1 / v2c / v3)、TCP/IP、UDP |
| 機器設定方式 | Webブラウザを介して、手順に従い設定(詳細は取扱説明書に記載) |
| カレンダ/時計 | コンデンサバックアップ(ボタン電池等は使用していません) |
| アラーム解除ボタン | 有(前面の照光付き押しボタンスイッチ、ランプ・ブザーテストボタンを兼ねる) 電源ランプを兼ねる |

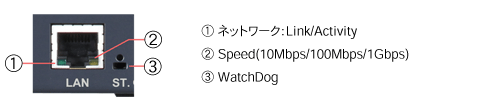

| ステータス表示(LED) |  |
| 使用環境条件 | 温度：-10℃～ +50℃（ACアダプタ利用時：0～45℃） 湿度：20%～85%RH (結露しないこと) 標高：3,000m以下 |
| ACアダプタ (本体付属品) |
 本体専用品、UL適合、PSE適合（トラッキング対策済）寸法(mm)：46W x 34D x 25H (突起部、ケーブル含まず) 入力電圧：100 - 240VAC 50/60Hz 出力電圧： 24VDC 0.5A 質量：約100g ケーブル長：約1.6m |
| 消費電力 | 約10W(全ランプ点灯(5灯)＋スピーカ鳴動時) / 約4W(監視動作時) |
| 定格電圧 | 24VDC(本体) / 100-240VAC(ACアダプタ) |
| EMC規格 | VCCI Class A適合 |
| 環境規格 | RoHS指令適合 |
| 保証期間 | 出荷後1年(付加保守サービスについてはこちら) |
| 製品寿命 | 5年(使用開始後からの設計値) |
※1: 本体内蔵のスピーカ(モノラル)とオーディオ端子(ステレオ)は、同時出力になります。
従って、外部拡声装置を接続することで、複数の音声出力が可能になります。
※2: ブザー音再生は、他の音声ファイル再生と同列で扱われます。
すなわち、ブザー音再生をアクションとして選択すると、そのアクションでは音声ファイル再生はできません。
※3: 別途『無線LANキット』をご購入いただければ、無線LAN対応モデルとなります。
従って、外部拡声装置を接続することで、複数の音声出力が可能になります。
※2: ブザー音再生は、他の音声ファイル再生と同列で扱われます。
すなわち、ブザー音再生をアクションとして選択すると、そのアクションでは音声ファイル再生はできません。
※3: 別途『無線LANキット』をご購入いただければ、無線LAN対応モデルとなります。
| ACOP | 複数のランプやブザーの組合せを一度に指定したり、現在の設定値を返します |
|---|---|
| ALOF | 強制的にランプ、ブザー、音声再生を停止させます |
| HELP | コマンドの解説を表示します |
| SPOP | 音声出力のファイル番号、繰り返し回数設定と現状ステータスを返します |
※Windows からネットワーク経由で制御コマンドを発行するには、別売のISAリモートシェルコマンド（IRSH Ver.2 (Windows用) SP-IRSH2-WP1/WD1 ）のご利用を推奨します
(OSがUNIX、Linuxの場合は内部RSHコマンドを利用します)。
