ISA news release 2019年 07月 24日
株式会社アイエスエイ (略称： ISA、東京都新宿区新宿、代表取締役三反﨑好弘)は、長距離通信が可能な LoRa無線技術と 10年バッテリ駆動を特徴とした｢ももことあやか｣ WD100シリーズを昨年 6月の発表以来、実績を積んできました。今回このシリーズに、計測や計装分野向け「電流計測 LoRa無線通信ユニット」と「電圧計測 LoRa無線通信ユニット」を 8月 1日より発売します。
また同時に、河川やため池、貯水施設で利用できる「投げ込み式水位センサ」も発売します。
「電流計測 LoRa無線通信ユニット( 0-20mA/4-20mA)」(製品番号： WD100-GWI)と「電圧計測 LoRa無線通信ユニット( 0-5V/1-5V)」(製品番号： WD100-GWV)は、既存の工業用計測装置やセンサを最大 4台まで接続でき、得られたデータを LoRa無線通信で、 3km(密集地 )から 11km(見通し )の遠距離通信が行える装置です。
長距離通信が可能になることで、いままで巡回してデータ収集していた作業が不要になり、データも一定間隔で正確に収集できる上、一元的に管理が行えます。既存装置に取り付けることで、簡単に安定的に稼働する無線通信データ収集システムが構築できます。
また「ももことあやか」 WD100シリーズで提供する各種環境計測ユニットと組み合わせて利用することで、多彩なデータを収集し多元的な分析に利用することも可能です。データは「データ収集通信制御サーバ」に集められ、企業内の上位システムとの連携や LTE通信を介してクラウドシステムとの連携も簡単に行えます。 WD100シリーズでは、接点監視ユニットや接点制御ユニットも提供していて、異常値掲出時に離れた場所にある他の装置や警報装置を起動することもできます。
「電流計測 LoRa無線通信ユニット」と「電圧計測 LoRa無線通信ユニット」は、既存の計測装置や計装装置に取り付けることで、 IoT化を簡単に実現でき、環境データの収集と見える化に貢献します。
また「投げ込み式水位センサ」は、上記「電流計測 LoRa無線通信ユニット」に接続して使用します。
電流・電圧計測 Lo Ra通信ユニットの特長
1. 1台で 4チャンネル同時計測
4組の電流・電圧計測を 1台の計測ユニットに接続でき、コストパフォーマンスに貢献します。
2. LoRa無線方式による遠距離通信
LoRa無線方式の採用により、見通しで 11km以上、密集地で 3km以上の通信が可能です。工場内では、これまでの無線伝送機器では不可能あるいはよく切れる状態だった通信が、安定して行えます。
3.低消費電力
約 2Wの消費電力で、屋外で利用する際にも電源供給方法の選択肢が広げられます。
4.屋内･屋外の設置を問わず
防水キャビネットに搭載することで、屋外での利用も可能です。動作温度も -20℃から+70℃と
日本の四季の環境変化にも十分対応できます｡
5.単位変換
計測装置やセンサから得られた電流値・電圧値を本来の物理量に変換し、データを集積します。これにより、 Excel等の簡便なデータ処理も簡単に行えます。
6.他のWD100シリーズ計測ユニットとの組合せ可能
既存の WD100シリーズ用環境計測ユニットと組み合わせてデータを一元的に収集できます。

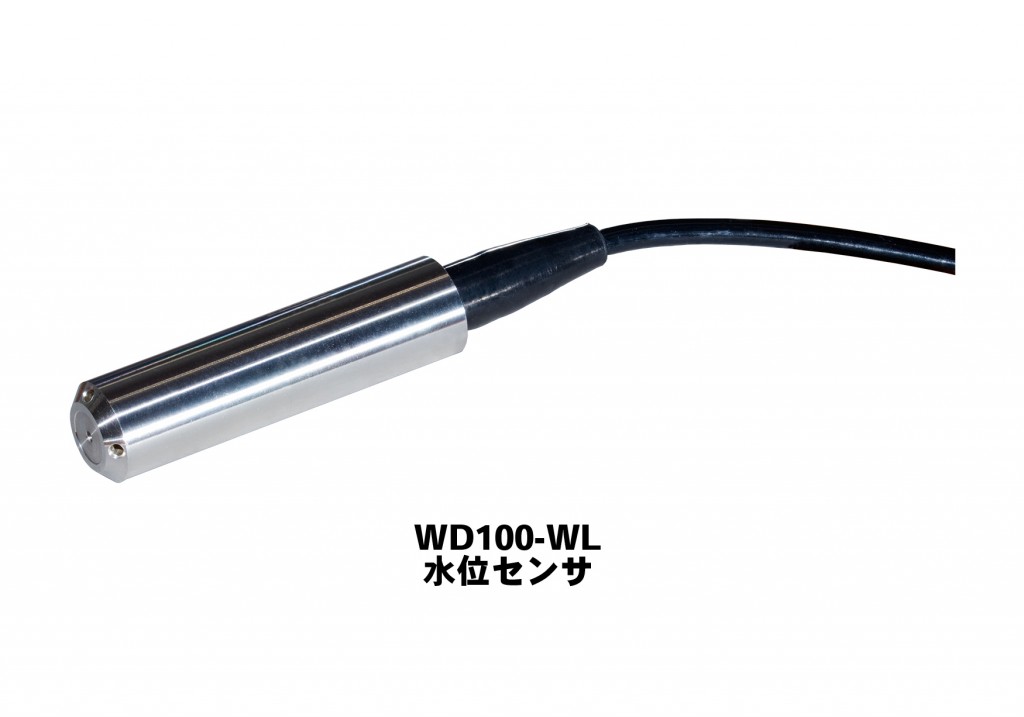

水位センサの特長
1.投げ込み式
簡単に設置ができます。
2.大気圧補正付き
大気圧の変化に対して補正が自動的に行われます。また高精度で、 4-20 mAの電流出力です。
3.多彩な用途
河川、ため池、貯水施設や水田などにご利用いただけます。
電流・電圧計測 Lo Ra通信ユニットの価格(税別)
本システムは最低本機 1台と WD100-S32データ収集通信制御サーバ (親機)1台の構成が必要です｡

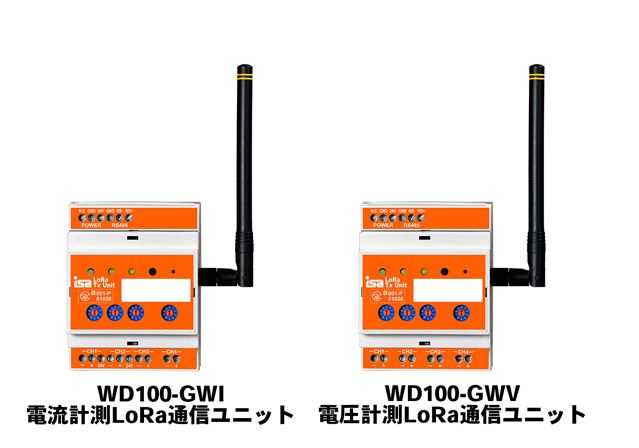

1. WD100-GWI 電流計測 LoRa通信ユニット 125,000円
● 電流入力 4チャンネル (4-20mA/0-20mA)絶縁入力うち 2chは 2線方式設定可能
● DINレール取付可能
● 動作温度： -20～+70℃
● 寸法： W71 x D58 x H90 mm (突起部、アンテナ除く )
2. WD100-GWV 電圧計測 LoRa通信ユニット 125,000円
● 電圧入力 4チャンネル (0-5V/1-5V)絶縁入力
● DINレール取付可能
● 動作温度： -20～+70℃
● 寸法： W71 x D58 x H90 mm (突起部、アンテナ除く )
3. WD100-S32 データ収集通信制御サーバ 202,000円
● 最大 32台までの各種計測･制御ユニットとの LoRa通信を管理します｡
● 動作温度： -10℃ – +55℃
● 寸法： W130 x H175 x D45 mm (突起部、アンテナ除く )
4. WD100-WL水位センサ オープン
