どこでも警子ちゃん DN-1600W/DN-1600WD 仕様
- 警子ちゃんDN-1600W/WD
| 型式 | DN-1600W | DN-1600WD |
|---|---|---|
| ハードウェア構成 | 本体、USBケーブル | 本体、USBケーブル 接点入力端子台BOX、接続ケーブル |
| 寸法(mm) | φ82×H60 | 本体：φ82×H60
端子台BOX：W51×H30×D70 （突起部のぞく） |
| 質量(g) | 約100g（本体） | |

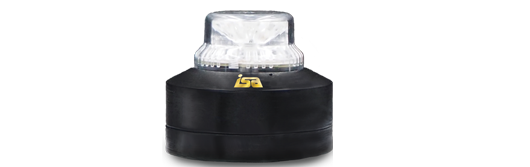

| 本体外観 |
|
|
|---|---|---|

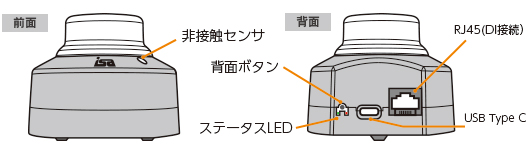

| 各部名称 |  |
|

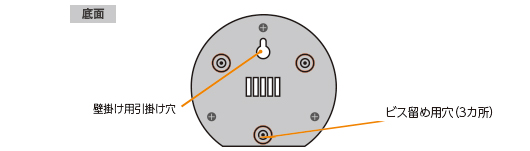

| 各部名称 (底面) |
 |
|

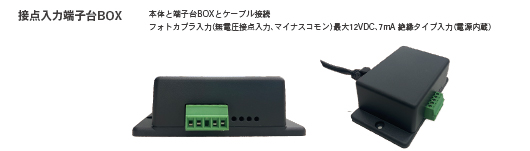

| 各部名称 (端子台BOX) DN-1600WDのみ |
 |
|
| 表示灯発行色 | マルチカラー（点灯色：赤、黄、緑、青、水、紫、白) | |
|---|---|---|
| 表示灯状態 | 消灯、点灯、点滅（1s on/off、0.5s on/off） | |
| ブザー | 鳴動2パターン（PPP...、P-P-P-...）、周波数：3322Hz(音階1) or 2093Hz(音階2) | |
| 通信方法 | 無線Wi-Fi | Wi-Fi仕様 | 規格：802.11b/g/n、周波数：2.4GHz、セキュリティ：WPS/WPA2 |
| Wi-Fi接続方法 | スマートフォン用アプリIoT SmartConfigに よる設定、又はUSBシリアル通信による設定 | |
| 表示灯・ブザー 制御方法 |
・HTTP通信による制御（GETメソッド） ・MQTT通信による制御（パブリッシュ/サブスクライブ） ・Web設定ツールのメニューからの制御 |
|
| SNMPトラップ | 起動・接点入力変化・アラーム解除、v1トラップ | |
| 各種設定 | Web設定ツール及びUSBシリアル通信による設定 | |
| USB | 3.0 / 2.0 / 1.1 (USBケーブル 1本付属、約1m) (ケーブル端は標準Aプラグ[PC側用]とType Cプラグ[本機側用]) |
|
| アラーム解除ボタン | 非接触センサ又は背面ボタン | |
| ステータス表示LED | 緑LED、赤LED | |
| 電源供給 | USBバスパワー（5V）、PC等のUSBポートに接続、（オプション品：USB ACアダプタ） | |
| 消費電力 | 最大約2.5W / 待機時約0.5W | |
| 使用環境条件 | 温度：-10 ～ 50℃ 湿度：0% ～ 90%RH (結露しないこと) |
|
| 制御方法 | HTTP、MQTT通信によるコマンド制御 Web設定ツールのメニューからの制御 |
|
| 対象OS | Windows 8.1/10(各日本語32/64bit版) Windows Server 2008 (各日本語32/64bit版) Windows Server 2008 R2 / 2012 / 2012 R2 /2016/2019(日本語64bit版) UNIX、Linix |
|
| 無償保証期間 | ユーザ登録後1年間 | |
| 製品寿命 | 5年(使用開始後からの設計値) | |
| EMC規格 | VCCI Class A適合 | |
| 環境規格 | RoHS指令適合 | |

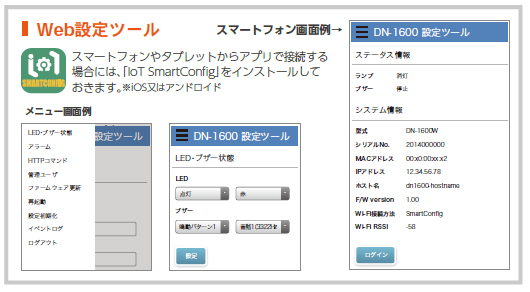

| Web設定ツール |  |
|
| 接点信号端子仕様 | ||
|---|---|---|
| 接点入力 (DI) | 接点入力：4ch 本体と端子台BOXとケーブル接続、 フォトカプラ入力（無電圧接点入力、マイナスコモン）最大12VDC、7mA 絶縁タイプ入力（電源内蔵） |
|
| 端子プラグ | 圧着端子不要のネジ固定方式 端子プラグ (DI用×1(5ピン)) 端子間 3.81mmピッチ 使用電線規格範囲：AWG 26～16 |
 端子プラグ(1個標準付属) |
