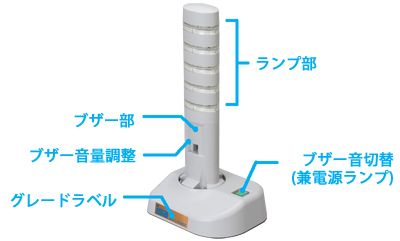

| 本体外観と各部名称 |  |
|---|---|
| (背面構成外観) |
※ネジサイズ：Ｍ３ |
| グレード | DN-1300BZ-●●■◆ (●●：ランプ灯数、■：レンズ色、◆：ボディ色)  |
|||
|---|---|---|---|---|
| ランプ発光色 | 5灯(赤、黄、青、緑、白) 3灯(赤、黄、緑) |
|||
| 5灯タイプ | ||||
| ランプ灯数 5灯 (●● = 5L) |
レンズ色 | |||
| 色付き(■=C) | 透明(■=S) | |||
| ボディー色 | ボディー色 | |||
| ダークグレー (◆=B) |
ライトグレー (◆=W) |
ダークグレー (◆=B) |
ライトグレー (◆=W) |
|
 DN-1300BZ-5LCB |
 DN-1300BZ-5LCW |
 DN-1300BZ-5LSB |
 DN-1300BZ-5LSW |
|
| 寸法(mm) | 160W x 125D x 330H (内レンズ部+ブザー部：60Φ x 40Φ x 290H) | |||
| 質量(g) | 740 | |||
| 3灯タイプ | ||||
| ランプ灯数 3灯 (●● = 3L) |
レンズ色 | |||
| 色付き(■=C) | 透明(■=S) | |||
| ボディー色 | ボディー色 | |||
| ダークグレー (◆=B) |
ライトグレー (◆=W) |
ダークグレー (◆=B) |
ライトグレー (◆=W) |
|
DN-1300BZ-3LCB |
DN-1300BZ-3LCW |
DN-1300BZ-3LSB |
DN-1300BZ-3LSW |
|
| 寸法(mm) | 160W x 125D x 270H (内レンズ部+ブザー部：60Φ x 40Φ x 230H) | |||
| 質量(g) | 700 | |||
| ランプ点灯 | 点灯、点滅(端子7：Int.併用時、約105回/分) |
|---|---|
| ブザー | 断続音(P—、P—、P—、…)・連続音(PPPP…) 3.3kHz/70～90dB |
| ブザー音切替え | 押しボタンスイッチ(電源ランプを兼ねる) |
| 制御方式 | 端子間接続による回路の開閉 |
| 使用環境条件 | 温度：0～45℃ 湿度：20～85%RH(結露なきこと) 標高：3,000m以下 |
| 電源供給 | 外部 AC/DC 24V(注1) |
| 消費電力 | 6W(全ランプ点灯(5灯)＋ブザー鳴動時) / 1W未満(待機時) |
| 定格電流 | 赤、黄：各25mA、 青、緑：各30mA、 白：20mA ブザー:110mA |
| EMC規格 | VCCI Class A適合 |
| 環境規格 | RoHS指令適合 |
| 保証期間 | 出荷後1年(付加保守サービスについてはこちら) |
| 製品寿命 | 5年(使用開始後からの設計値) |
注1：裏面パネルの端子9のラベルはスペースの関係から「+DC24V」となっていますが、仕様はACまたはDC両用です。
