| USB接続 | USB／接点入力(DI)接続 | |||
|---|---|---|---|---|
| 外観 |  |
 |
 |
 |
| 型式 | DN-1770UX -3LCB |
DN-1770UX -3LCW |
DN-1780UX -3LCB |
DN-1780UX -3LCW |
| 寸法(mm) | 160W x 125D x 203H(ゴム足6mmを含む) (内レンズ部+ブザー部：60Φ x 40Φ x 147H) |
|||
| 質量(g) | 760 | |||

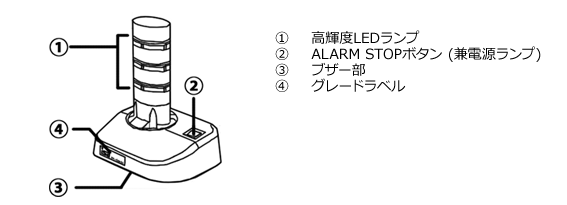

| 各部名称 |  |
|
|---|---|---|
| DN-1770UX 各部名称 （背面） |
 |
|

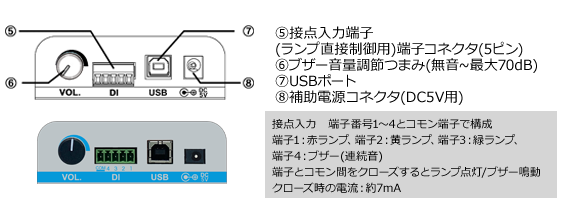

| DN-1780UX 各部名称 （背面） |
 |
|
| 接点信号端子仕様 | ||
|---|---|---|
| 接点入力 (DI) | チャンネル数：4ch フォトカプラ入力 (無電圧接点入力、マイナスコモン) 最大24VDC、7mA 絶縁タイプ入力 |
 DIポート構成(背面) (端子プラグは装着状態) |
| 端子プラグ | 圧着端子不要のネジ固定方式 端子プラグ (DI用×1(5ピン)) 端子間 3.81mmピッチ 使用電線規格範囲：AWG 26～16（0.2～1.25sq） |

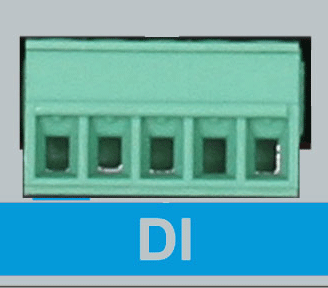

 端子プラグ(1個標準付属) |
| ランプ点灯 | 点灯、点滅(約30回/分)、高速点滅(約60回/分) |
|---|---|
| ブザー | 断続音(P－、P－、P－、…、約60回/分)・連続音(PPPP…、約1002回/分), 3.5kHz 底面ブザー部から出力 |
| USB |
USB2.0 / 1.1 USBケーブル 1本付属、約1.8m 2.0 / 1.1 ケーブル端は、標準Aプラグ[PC側用]と標準Bプラグ[本機側用]) |
| アラーム解除ボタン | 本体上部にあり、電源ランプを兼ねる |
| 使用環境条件 | 温度：0～45℃ 湿度：20%～85%RH (結露しないこと) 海抜：3,000m以下 |
| 消費電力 |
DN-1770UX： 最大約3W(全ランプ点灯(3灯)＋ブザー鳴動時) / 待機時 約1W DN-1780UX： 最大約4W(全ランプ点灯(3灯)＋ブザー鳴動時＋DI全チャンネルON) / 待機時 約1W |
| 定格電圧 | 5VDC(USBバスパワー) / 5VDC(本体) (100-240V ACアダプタ) |
| 電源供給 | USBバスパワー*1、または専用ACアダプタ（別売） |
| 制御方式 | 文字列(ASCIIコード)によるコマンド制御、 接点入力による制御(DN-1780UXのみ) |
| 対応OS*1 |
Windows 8.1 / 10 / 11 (各日本語32/64bit版)Windows Server 2012 / 2012 R2 / 2016 / 2019 / 2022 (日本語64bit版)、およびUNIX、Linux およびUNIX、Linux |
| ソフトウェア | 制御ソフト付属 |
| ACアダプタ(別売) |
本体専用品、UL適合、PSE適合 寸法(mm)：W46 x D34 x H25 (突起部、ケーブル含まず) プラグ：内径φ1.7mm/外径φ4.0mm 入力電圧：100 - 240VAC 50/60Hz 出力電圧： 5VDC 2.0A 質量：約100g ケーブル長：約1.6m |
| 製品寿命 | 5年(使用開始後からの設計値) |
注記：*1 USB規格では、バスパワーの最大電流値は500mA~900mAです。実際は、機器の能力や接続台数等で ばらつきがあります。
