ネットで先端情報を高精度で収集　SNMP、PoE、http通信対応の｢ネットエッジ｣シリーズ　

暗闇でも視認性を確保！PoE給電SNMPトラップ対応　NetEdge（ネットエッジ）

｢NetEdgeシリーズ｣は、最新のIoT(Internet of Things)技術を搭載し、温度、湿度、アナログセンサーからの情報を監視･判断でき、接点信号の入力監視や出力制御を遠隔から行えます。情報伝達方法は、電子メールを利用すると企業内規約やなりすまし等の危険があるためと既存のシステム監視システムとの親和性からSNMP(Simple Network Management Protocol)を基軸としています。
httpプロトコルもサポートしているため、本体がモニターする情報をスマホやタブレット端末から、簡単に確認できます。

また店舗や公共施設、農業設備などで利用が進む、IPカメラやWi-Fiアクセスポイント機器などをPoE(Power over Ethernet、LANに電源を重畳させる規格)ネットワークでつなぐ環境に、そのまま付加して利用できます。

｢NetEdgeシリーズ｣は、利用目的に応じた専用の6機種を提供します。これにより、例えば多点の温度監視をしたい、温度と照度からエアコンを制御したい等の要求に、簡単に対応でき短時間で低価格しかも高精度のシステム構築が可能になり、クラウド監視サービスに新たな付加価値を提供できます。

NE1013TとNE1015Hは、それぞれNE1012TとNE1014Hの上位互換機で、DC等の薄暗い環境でもスッキリ・ハッキリ視認できるモデルです。

製品ラインアップ

  • NE1012T/NE1013T/1014H/NE1015H/1016A
    NE1012T/1014H/1016A
  • NE1022A
    NE1022A
  • NE1024A
    NE1024A
  • NE1026A
    NE1026A
  • NE1013T
    NE1013T
  • NE1015H
    NE1015H

NetEdgeシリーズ　機能と特長

型番NE1012T
NE1013T		NE1014H
NE1015H		NE1016A
入力信号タイプ温度監視温湿度監視アナログ信号監視
チャンネル数温度 x 2 温度 x 1、湿度 x 1アナログ x 2
監視範囲-40 – +80℃温度：-40 – +80℃
湿度： 5 – 95%		DC 0 – 3.3V (分圧回路併用可)
(分圧換算機能あり)
分解能0.1℃温度：0.1℃、湿度：0.1%0.01V
閾(しきい)値設定上限下限の注意値、警告値
(0.1℃刻み)		上限下限の注意値、警告値
(温度：0.1℃、湿度：0.1%)		上限下限の警告値、注意値
(0.01V刻み)
ヒステリシス設定可能設定可能設定可能
※NE1013TとNE1015HはNE1012TとNE1014Hの上位互換機（表示機能付）です。
型番NE1022ANE1024ANE1026A
入力信号タイプ入力監視出力制御入力監視・出力制御
チャンネル数DI x 4DO x 4DI x 2、DO x 2
接点仕様絶縁型無電圧接点入力
(DC12V別電源内蔵)
MAX DC12V 8mA
(マイナスコモン)		リレー接点出力
(絶縁、接点間独立)
MAX AC125V 0.5A または
MAX DC24V 1A		入力：NE1022Aと同じ
出力：NE1024Aと同じ
ステータス(LED)DI 1 – 4 に対応DO 1 – 4 に対応DI 1 – 2とDO 1 -2 に対応
接点論理正論理、負論理設定可能正論理、負論理設定可能正論理、負論理設定可能
入力判定時間1 – 65,535ms–1 – 65,535ms (DI)
※NE1013TとNE1015HはNE1012TとNE1014Hの上位互換機（表示機能付）です。

共通仕様　ハードウェア

項目仕様
MPUARMアーキテクチャ 100MHz
ステータス(LED)4 (DI/DOのステータスまたはメンテナンス状態表示用)
LANポート10/100Mbps、LEDステータス付き
(電源ランプ、Link状態を表示)
寸法(mm)W90 x D140 x H30 (突起部分除く)
質量(g)250 (端子プラグ、ACアダプタ除く)
定格電圧PoE給電(TypeA/B)対応
またはDC5V(ACアダプタ利用)
消費電力最大3W(PoE給電)、最大2W(ACアダプタ給電)
動作保証
環境条件		温度：-10 – +55℃ 湿度：10 – 90%RH (結露しないこと)
海抜：4,000m以下
安全規格CE準拠、UL準拠
EMC規格VCCI Class A適合
環境規格RoHS指令適合
保証期間ユーザ登録後1年(別途先出しセンドバック保守サービスをご用意)

機能

項目仕様
IPアドレスIPv4(固定またはDHCP)
通信方法SNMP：SNMP Get/Setによるデータ取得、設定
HTTP：HTTPプロトコルによるコマンド送信、データ取得
WebSocket：WebSocket通信による一定間隔のデータ送信
SNMPSNMPアクセス(v1/v2c)
コミュニティ名(Get/Setとは別)によるアクセス設定 送信元IPによるアクセス設定(4箇所)
SNMPトラップ(v1)
閾値判定、DI入力変化時にトラップ送信 送信先2箇所(コミュニティ名指定可)
閾値判定温度、湿度、アナログ信号入力に対して設定可能
上限と下限それぞれの注意と警告レベルの4閾値に対する判定
WebサーバHTML5対応
Webブラウザから計測値/接点信号状態をモニタ表示
または各種設定スマホやPCパッドからのアクセス表示可能
自己監視ウォッチドッグによる自己監視
リブート時はコールドスタートトラップ発行

オプション品（温度センサ／湿度センサ）

NetEdge本体と同時購入した場合は、同梱でのお届けとなります。

NE1012T/NE1013T用NE1012T/NE1013T用NE1014H/NE1015H用
NE10-T1　温度センサ(1個セット)NE10-T2　温度センサ(2個セット)NE10-TH　温湿度センサ(各1セット)
NE10-T1　温度センサ(1個セット) NE10-T2　温度センサ(2個セット) NE10-TH　温湿度センサ(各1セット)
※温度センサNE10-T1を２個ご検討の場合は予めNE10-T2（温度センサ２個セット）をご注文下さい。
※温度センサNE10-T1をご購入済み、追加にて温度センサをご検討の場合は確認事項がございます。ご注文前にお問合わせ下さい。

NetEdge(ネットエッジ) NE1000シリーズの特長

  • 薄暗い環境でもハッキリ・スッキリ視認できる（NE1013T/NE1015H）
  • SNMP(Simple Network Management Protocol)ベースの多くの既存IT監視システムに、そのまま付加して統合監視が簡単に構築できます
  • 情報伝達が確実な有線LANのみを採用し、外乱リスクを低減
  • PoE標準装備で屋内外の既存環境に対応
  • 閾値設定を超えるとSNMPトラップで異常を通知
  • httpプロトコルサポートで、スマホやタブレットで現状把握可能
  • httpプロトコルを利用して、工場･施設系監視装置とも通信･制御が可能
  • 小型(底面積はスマホ大)軽量で設置場所を選ばず
  • 動作温度は、-20～55℃のタフ設計
  • センサーは用途に合わせてオプションで提供。多彩なエッジ構成が可能

活用例

データセンター

データセンターでは、ラックごとの温度監視が求められています。近年のラックは積載密度が上がり、温度監視が以前にも増して緊急の課題になってきています。｢ネットエッジ 温度センサーモデル｣は、ラック内エアフローの入口と出口温度を、注意温度、警告温度を設定し常時監視し、既存の運用監視システムと連携でき、多点温度監視を簡単に付加できます。また付加工事の際にもPoEネットワークを構築することで、工事費の削減に寄与します。特にNE1013T/NE1015Hをおすすめします。

オフィス･店舗

オフィスや店舗では、｢ネットエッジ 温度センサーモデル｣と｢ネットエッジ アナログセンサーモデル｣につなげた照度センサーと｢ネットエッジ 接点出力制御モデル｣を組合せ、冷やしすぎ暖めすぎを監視したり、自然の明るさから照明電力を遠隔制御するシステムが簡単に構築できます。これらの機器は、IPカメラやWi-Fi AP用に構築されたPoEネットワークにそのまま付加でき、短時間に工事を終えることができます。

IT農業

農業施設では、IT化による生産性の向上が進んでいます。ハウス内の温度分布と最低･最高温度の監視、外気送風機器や暖房装置との連動、温度、照度センサーによる各種機器の制御など。｢ネットエッジ シリーズ｣は、統合監視システムへの先端情報収集機器として貢献できます。

公共施設

学校等では、校庭や体育館での部活動の際、熱中症対策は学校向けクラウドサービスの付加価値になり得ます。校庭や体育館内での温湿度監視、照度監視。これらを収集し地域の気象データと照らし合わせ、注意や警報をその場にいる部員に直接知らせる。｢ネットエッジ｣の温湿度センサー、アナログセンサー、接点出力制御モデルの組合せで付加価値のあるクラウドサービスが実現できます。

NetEdge　警子ちゃん4GX連携による温度監視ソリューション

NetEdgeシリーズの温度監視専用機種であるNE1012Tとネットワーク警告灯を組み合わせた構成をご案内します。
（※他のNE1000シリーズでも同じような構成で利用できます）

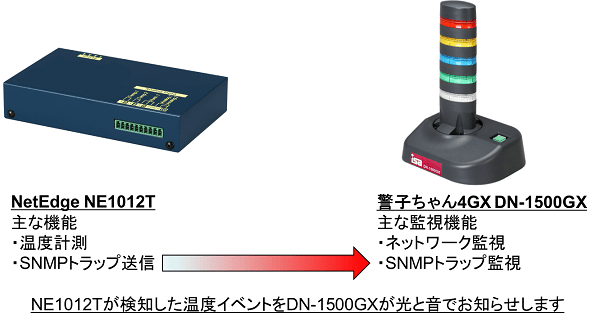

1.基本機器構成

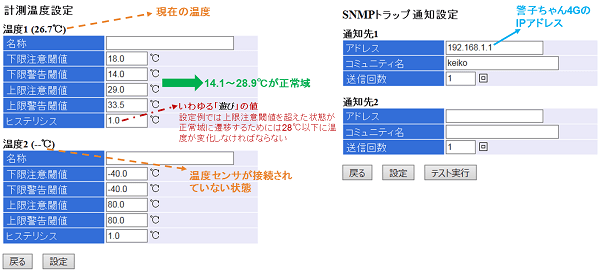

2.NE1012Tの設定　警告灯へSNMPトラップを送信する設定は2ヶ所だけで完了します

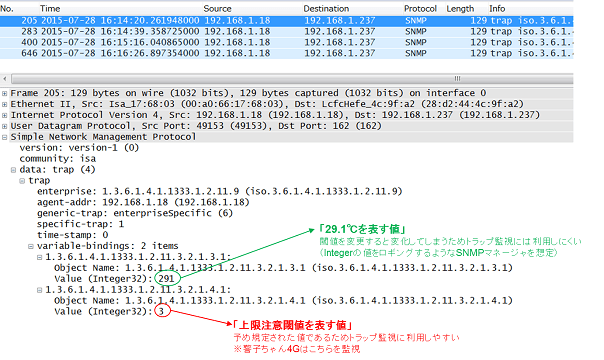

3.【解説】NE1012Tが送信するSNMPトラップ

4.警子ちゃん4GXで監視するSNMPトラップ一覧

閾値名称 OID Integer32
下限警告閾値超過 .1.3.4.1.4.1333.1.2.11.3.2.1.4.1
※このOIDはvariable-bindingsの値です		 0
下限注意閾値超過 1
閾値内（正常域） 2
上限注意閾値超過 3
上限警告閾値超過 4

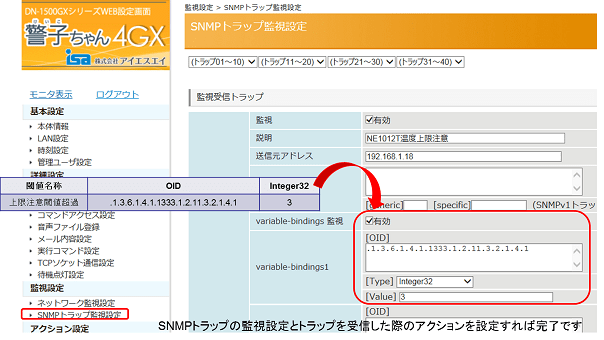

5.警子ちゃん4GのSNMPトラップ監視設定

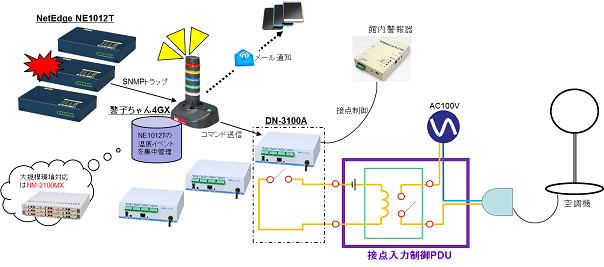

6.温度対策ソリューション構成例

  1. NE1012Tが温度異常を検知
  2. NE1012Tが警子ちゃん4GXへSNMPトラップ送信
  3. 警子ちゃん4GXの警告灯が動作
  4. 警子ちゃん4GXが管理者へメール送信
  5. 警子ちゃん4GXがDN-3100Aへコマンド送信
  6. DN-3100Aの接点出力制御が作動
  7. 館内警報器が作動
  8. 接点入力制御PDUの出力がONになり電力供給開始
  9. 温度異常エリアの空調対策を開始

NetEdge　警子ちゃん4GX連携による温度監視ソリューション

製品一覧

モデルタイプ型番
温度監視2chモデル(PoE電源用) NE1012T-P
温度監視2chモデル(AC/PoE電源両用)NE1012T-A
温度監視2chモデル、大型LED表示付き(PoE電源用)NE1013T-P
温度監視2chモデル、大型LED表示付き(AC/PoE電源両用)NE1013T-A
温湿度監視各1chモデル(PoE電源用)NE1014H-P
温湿度監視各1chモデル(AC/PoE電源両用)NE1014H-A
温湿度監視各1chモデル、大型LED表示付き(PoE電源用)NE1015H-P
温湿度監視各1chモデル、大型LED表示付き(AC/PoE電源両用)NE1015H-A
アナログ入力信号監視2chモデル(PoE電源用)NE1016A-P
アナログ入力信号監視2chモデル(AC/PoE電源両用)NE1016A-A
接点入力信号監視4chモデル(PoE電源用)NE1022A-P
接点入力信号監視4chモデル(AC/PoE電源両用)NE1022A-A
接点出力信号制御4chモデル(PoE電源用)NE1024A-P
接点出力信号制御4chモデル(AC/PoE電源両用)NE1024A-A
接点入出力信号監視制御各2chモデル(PoE電源用)NE1026A-P
接点入出力信号監視制御各2chモデル(AC/PoE両用)NE1026A-A

センサ　※各種センサーはオプション(別売)です。

モデルタイプ型番
温湿度センサ 各1個セット(NE1014H/NE1015H用)NE10-TH
温度センサ 2個セット(NE1012T/NE1013T用)NE10-T2
温度センサ 1個セット(NE1012T/NE1013T用) NE10-T1
ACアダプタ(AC電源対応化用)NE10-ADP
NE1000シリーズ　保守サービス型番
先出しセンドバック修理保守料【単年度保守】
※単年度保守は、購入後1年目2年目にてご契約となります。		HNE1000-K1
先出しセンドバック修理保守料【5年保守パック】
※製品本体と同時購入が前提となります。		HNE1000-K5
6年目以降につきましては別途ご相談ください。
