LoRa対応パルスカウント機能搭載デジタル入出力装置「WD100-GWPIO」新発売!

計測・計装分野向けLoRa製品
「WD100-GWPIO」が7月15日より販売開始
LoRa対応パルスカウント機能搭載 デジタル入出力装置

株式会社アイエスエイ(略称:ISA、東京都新宿区新宿、代表取締役社長:柳原 康慈)は、LoRa環境データ計測システム「WD100(製品名:ももことあやか)シリーズ」を2018年に発表し、様々な分野への納入・販売実績を積んできました。このたび、本シリーズに、計測や計装分野向け製品「LoRa対応パルスカウント機能搭載デジタル入出力装置『WD100-GWPIO』」を新たに加え、7月15日より販売を開始いたしました。

WD100-GWPIO設置イメージ図

WD100-GWPIO設置イメージ図

本製品は既設の計測、計装機器からの様々なデータ取得、監視、制御を無線化する目的で開発されました。流量センサやガスメータなど、流量計・電力計・圧力計等から出力されるパルスを計測し、「積算値および瞬時値」を監視します。あらかじめ設定した閾値を超えた場合には、異常表示やメール等で警報を通知するだけではなく、デジタル信号により機器の制御までを行います。子機と親機間のデータ通信には、他分野で既に幾多の実績があり、LPWAの代表的技術であるLoRa通信を採用することで、km単位の遠距離からでも安定した通信が可能です。生産や工程管理、検査など様々な分野での応用が期待出来ます。

また、WD100シリーズで提供する各種環境計測ユニットと組み合わせて利用することで、多彩なデータを収集し多元的な分析に利用することも可能です。データは「データ収集通信制御サーバ」に集められ、企業内の上位システムとの連携やLTE通信を介してクラウドシステムとの連携も簡単に行えます。

製品概要説明

WD100-GWPIOは、入力はリレー接点/オープンコレクタ/電圧の信号に対応し、パルス出力される機器からのパルスをカウントして積算します。出力はリレー接点、フォトMOS出力を装備。既設の接点入出力デバイス、パルス出力機器のデータをLoRa無線通信で送出可能にします。

親機側では、送信された入力状態や積算パルスのデータ処理を行い、表示・ロギング・クラウドへの送信や通知などのアクションを実行します。また、接点入力による監視、閾値判定による接点出力を行うことも出来、既存の計測装置や計装装置に取り付けることで、IoT化を簡単に実現でき、環境データの収集と見える化に貢献します。

<既設の計測・計装機器からのデータ取得・監視・制御が遠距離から無線で可能>

WD100-GWPIO(正面)

WD100-GWPIO(正面)

特長

  1. 1台で2チャンネル同時計測
    2組のパルス計測を1台の計測ユニットに接続でき、コストパフォーマンスに貢献します。
  2. LoRa無線方式による遠距離通信
    LoRa無線方式の採用により、見通しで11km以上、密集地で3km以上の通信が可能です。(※1)
    工場内では、これまでの無線伝送機器では不可能あるいはよく切れる状態だった通信が、安定して行えます。
  3. 低消費電力
    約2Wの消費電力で、屋外で利用する際にも電源供給方法の選択肢が広げられます。
  4. 屋内・屋外を問わず設置が可能
    防水キャビネットに搭載することで、屋外での利用も可能です。動作温度も-20℃から+70℃と環境変化にも十分対応できます。
  5. 単位変換機能搭載
    計測装置やセンサから得られたパルス積算値/瞬時値をスケーリングして計測対象の物理量に変換し、データを集積します。これにより、Excel等の簡便なデータ処理も容易に行えます。
  6. 他のWD100シリーズ計測ユニットとの組み合わせが可能
    既存のWD100シリーズ用環境計測ユニットと組み合わせてデータを一元的に収集できます。

※1 到達距離は途中の障害物等の影響を受けます。

概要

名称: LoRa対応パルスカウント機能搭載デジタル入出力装置 WD100-GWPIO
受注開始日: 2020年7月15日
販売予定価格: 148,000円(税別)~
製品URL: https://isa-j.co.jp/momoaya/

本システムは本機(子機)1台とWD100-S32データ収集通信制御サーバ(親機)1台の構成が最小構成となります。
WD100-S32データ収集通信制御サーバ:202,000円(税別)
最大32台までの各種計測・制御ユニットとのLoRa通信を管理します。

会社概要

商号:株式会社アイエスエイ
代表者:代表取締役社長 柳原 康慈
所在地:〒160-0022 東京都新宿区新宿6-24-16 新宿6丁目ビル
設立:1979(昭和54)年10月
事業内容:以下の各製品の開発/製造/販売/保守
ネットワーク警告灯、IoT計測機器、IT機器の自動運転システム、
UPS・PDU等の電源関連装置、遠隔監視装置、
HP、Sun等のリファービッシュビジネス
資本金:10,000万円
URL: https://isa-j.co.jp/
E-mail:info@isa-j.co.jp

※文中の社名、商品名、機種名、各社の商標は登録商標です。
(C) 2020 ISA Co., Ltd.

本製品に関するお客様からのお問い合わせ先

株式会社アイエスエイ
Tel  : 03-3208-1563
E-mail: info@isa-j.co.jp

WD100-GWPIO

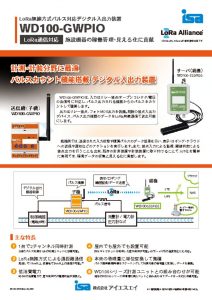

WD100-GWPIO WEBカタログPDF
