どこでも警子ちゃん 1600U/UD 仕様

  • 警子ちゃん1600U/UD

主な仕様

型式DN-1600UDN-1600UD
ハードウェア構成--接点入力端子台BOX、接続ケーブル
寸法(mm)本体:φ82×H60本体:φ82×H60
端子台BOX:W51×H30×D70
(突起部のぞく)
質量(g) 約100g

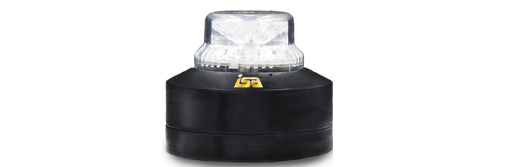

本体外観 どこでも警子ちゃん

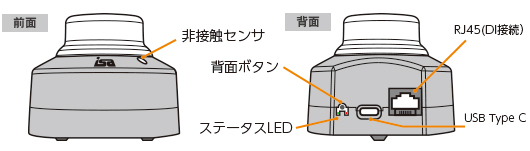

各部名称 どこでも警子ちゃん
各部名称

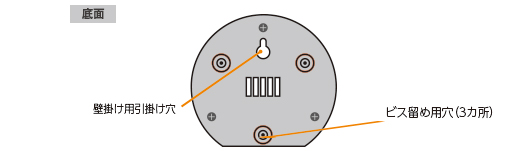

(底面)
どこでも警子ちゃん
各部名称

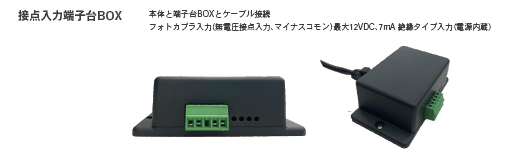

(端子台BOX)
DN-1600UDのみ
どこでも警子ちゃん
ランプ発光色 1灯マルチカラー7色(赤、黄、緑、水、青、紫、白)
点灯、点滅(約30回/分)、高速点滅(約60回/分)
ランプ状態 消灯、点灯、点滅(1s on/off、0.5s on/off)
ブザー 鳴動2パターン(PPP...、P-P-P-...)、音階2種類(2093Hz、3322Hz)
USB制御方式 専用コマンドツールusbuxでのランプ・ブザー制御
①コマンドツールのホストOS : Windows
実行方法:
·コマンドプロンプトから実行
·バッチファイル作成して実行
·アプリケーションから外部コマンドとして実行
②シリアルポートとして認識するため、TeraTermなどのターミナルソフトや、
他のOSからもシリアル通信でコマンド制御可
対応OS
Windows 8.1/10(各日本語32/64bit版)
Windows Server 2008 (各日本語32/64bit版)
Windows Server 2022 / 2008 R2 / 2012 / 2012 R2 /2016/2019(日本語64bit版)
UNIX、Linix
USB 3.0/2.0/1.1 TypeC
(USBケーブル1m 1本付属)
アラーム解除ボタン ·非接触センサに手をかざす
·本体背面のボタン押下
解除モードは2通り(モード1、モード2)
ステータス表示LED 緑LED、赤LED
使用環境条件 温度:-10~+50℃
湿度:0~90%RH(結露なきこと)
電源供給 USB給電(5V、0.5A)
消費電力 最大約2W(白色点灯 + ブザー鳴動 + 全接点オン) / 待機時約0.1W
EMC規格 VCCI Class A適合
環境規格 RoHS指令適合
保証期間 出荷後1年
設計寿命 5年(使用開始後からの設計値)
接点信号端子仕様
接点入力 (DI) チャンネル数:4ch
フォトカプラ入力
(無電圧接点入力、マイナスコモン)
12VDC、7mA 絶縁タイプ入力(電源内蔵)
本体と端子台ボックスとケーブルで接続する。
接点入力端子Close 時に対応するランプ、ブザー On
端子1 :赤、端子2 :緑、端子3 :青、端子1 + 端子 2 :黄
端子1 + 端子 3 :紫、端子2 + 端子 3 :水、端子1 + 端子 2 + 端子 3 :白
端子4 :ブザー PPPP...
端子プラグ 圧着端子不要のネジ固定方式
端子プラグ (DI用×1(5ピン))
端子間 3.81mmピッチ
使用電線規格範囲:AWG 26~16

端子プラグ(1個標準付属)
