| 3灯タイプ | ||
|---|---|---|
| 外観 | ||
レンズ色：色付き |
||
| ダークグレー | ライトグレー | |
 |
 |
|
| 型式 | DN-1710GL-N3LCB | DN-1710GL-N3LCW |
| 寸法(mm) | 150W x 182.5D x 213H(内レンズ部：60Φ x 40Φ x 158H) | |
| 質量(g) | 1300 ※ACアダプタ除く | |
| 回転灯タイプ | ||
|---|---|---|
| 回転灯数 | 1 色(黄色)回転灯タイプ | 3 色(赤･黄･緑)回転灯タイプ |
| 外観 |  |
 |
| 型式 | DN-1710GL-N1R | DN-1710GL-N3R |
| 寸法(mm) | 150W x 182.5D x 249H |
150W x 182.5D x 405H |
| 質量(g) | 1800 (AC アダプタ除く) | 2200 (AC アダプタ除く) |

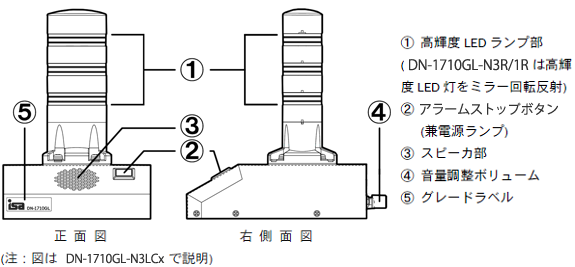

| 各部名称 |  |
|
|---|---|---|

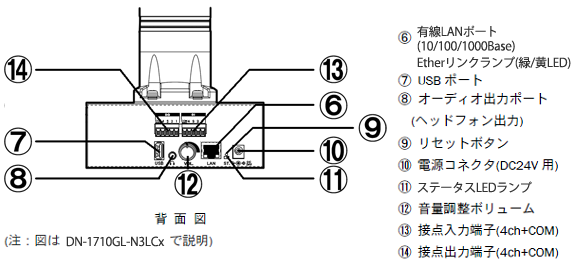

| 背面構成外観 |  |
|
| 各部名称 (背面) |
 |
|
| ランプ発光色 | DN-1710GL-N3LCB/-N3LCW：3 灯(赤、黄、緑) 高輝度LED DN-1710GL-N1R：1 灯(黄) 高輝度LED、ミラー回転反射 DN-1710GL-N3R：3 灯(赤、黄、緑) 高輝度LED、ミラー回転反射 | |
| 接点信号端子仕様 | ||
|---|---|---|
| 接点入力 (DI) | チャンネル数：4ch 絶縁入力(無電圧接点入力、マイナスコモン) 最大24VDC、7mA 絶縁タイプ入力 |
 DIOポート構成(背面) (端子プラグは装着状態) |
| 接点出力 (DO) | チャンネル数：4ch 絶縁フォトMOSリレー出力 最大48VDC、500mA |
|
| 端子プラグ | 圧着端子不要のネジ固定方式 端子プラグ (DI、DO用各1) 端子間 3.81mmピッチ 使用電線規格範囲：AGW 26 ～ 16 |
 端子プラグ(2個標準付属) |
| MPU | ARMアーキテクチャ 32bit |
|---|---|
| ランプ点灯 | 点灯、点滅(約60 回/分)、高速点滅(約60 回/分, 2回のフラッシュ点滅/回)、DN-1710GL-N1R/-N3R：点灯(ミラー回転反射)のみ |
| オーディオ出力 | 1.5W内蔵スピーカ出力(0 ～ 約88dB、背面のボリュームで無段階調整可能)、1ch、3.5mmΦオーディオミニジャック出力(ステレオ、16Ω、46mW) ※1 |
| 音声ファイル | MP3型式、最大20ファイル(合計10Mバイトまで) 登録/再生/バックアップ可能 |
| ブザー | 断続音(P-、P-、P-、…、約35回/分)・連続音(PPPP…、約700回/分)、3.3kHz スピーカとオーディオ端子から出力 |
| 有線LAN | ギガビットイーサ (10BASE-T、100BASE-TX、1000BASE-Tのオートネゴシエーション)、リンクステータスLED、アクティビティLED |
| USB | USB 2.0 |
| セキュリティ | (暗号) AES、DES、3DES (認証) SHA1、MD5 |
| IPネットワーク | IPv4、IPv6およびデュアルスタック |
| サポートプロトコル | ARP、HTTP(s)、ICMP、RSH、NTP、SMTP、SNMP(v1 / v2c / v3)、TCP/IP、UDP |
| 機器設定方式 | Webブラウザによる |
| アラーム解除ボタン | 有(ランプ・ブザーテストボタンを兼ねる)/電源ランプを兼ねる |
| カレンダ/時計 | コンデンサバックアップ |
| 使用環境条件 | 温度：0～45℃、湿度：20%～85%RH (結露しないこと)、標高：3,000m以下 |
| 消費電力 | 全機種：待機時 約3W N3LCB / W ：約7W (3灯点灯+音声鳴動+全DI入力ON(最大)) N1R：約7W (3灯点灯+音声鳴動+全DI入力ON(最大)) N3R：約14W (3灯点灯+音声鳴動+全DI入力ON(最大)) |
| 定格電圧 | 24VDC(本体) / 100-240VAC(ACアダプタ) |
| 電源供給 | 専用ACアダプタ(標準付属品、PSE適合) |
| EMC規格 | VCCI Class A適合 |
| 環境規格 | RoHs指令適合 |
| ACアダプタ (標準付属) |
DN-1710GL-N3LCx 本体専用品本体専用品、UL適合、PSE適合（トラッキング対策済） 寸法(mm)：46W x 34D x 25H(突起部、ケーブル含まず) 入力電圧：100 - 240VAC 50/60Hz 出力電圧： 24VDC 0.5A 質量：約100g ケーブル長：約1.5m |
| DN-1710GL-N1R/-N3R 本体専用品、UL適合、PSE適合（トラッキング対策済） 寸法(mm)：72W x 51D x 34H(突起部、ケーブル含まず) 入力電圧：100 - 240VAC 50/60Hz 出力電圧： 24VDC 1A 質量：約120g ケーブル長：約1.5m |
|
| 保証期間 | 出荷後1年(付加保守サービスについてはこちら) |
| 製品寿命 | 5年(使用開始後からの設計値) |
※1: 本体内蔵のスピーカ(モノラル)とオーディオ端子(ステレオ)は、同時出力になります。
従って、外部拡声装置を接続することで、複数の音声出力が可能になります。
従って、外部拡声装置を接続することで、複数の音声出力が可能になります。
※Windows からネットワーク経由で制御コマンドを発行するには、別売のISAリモートシェルコマンド（IRSH Ver.2 (Windows用) SP-IRSH2-WP1/WD1 ）のご利用を推奨します
(OSがUNIX、Linuxの場合は内部RSHコマンドを利用します)。
(OSがUNIX、Linuxの場合は内部RSHコマンドを利用します)。
